专利号: 2018102423742
申请人: 重庆科创水处理设备有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

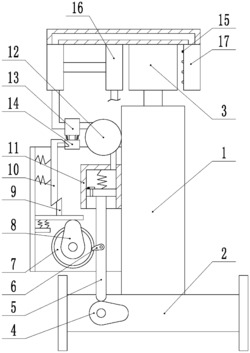

1.节能环保型多级离心泵,包括机架、泵体、电机和输水管,泵体、电机和输水管均安装在机架上,电机安装在泵体顶部,输水管安装在泵体底部,其特征在于,输水管内转动连接有第一涡轮,输水管上转动连接有第一凸轮,第一涡轮与第一凸轮同轴相连,机架上安装有打气筒,打气筒内滑动连接有活塞,活塞与打气筒的底部连接有第一弹簧,活塞上开有通气孔,活塞位于通气孔的位置处铰接有封板,封板与活塞的铰接处连接有扭簧,活塞上固定有活塞杆,第一凸轮与活塞杆相抵,打气筒连通有气囊,机架上位于电机的一侧设置有向电机喷气的喷气管,气囊与喷气管之间连通有连通管,连通管上设置有阀门,机架上还设置有用于启闭阀门的启闭机构。

2.根据权利要求1所述的节能环保型多级离心泵,其特征在于:所述阀门为滑阀。

3.根据权利要求2所述的节能环保型多级离心泵,其特征在于:所述启闭机构包括转动连接在机架上的棘轮和枢接在活塞杆上的棘爪,棘轮与棘爪相啮合,棘轮同轴相连有第二凸轮,机架上滑动连接有相互啮合的第一楔杆和第二楔杆,第一楔杆与机架之间连接有第二弹簧,第二楔杆与机架之间连接有第三弹簧,滑阀上滑动连接有阀杆,阀杆与滑阀阀体之间连接有第四弹簧,阀杆靠近第二楔杆的一端为楔面端,阀杆通过楔面端与第二楔杆相啮合。

4.根据权利要求3所述的节能环保型多级离心泵,其特征在于:所述连通管内转动连接有第二涡轮,机架上位于电机的另一侧安装有收集箱,收集箱上开有收集口,收集箱内转动连接有负压叶片,第二涡轮与负压叶片同轴相连,收集箱上连通有出风管,出风管内安装有过滤网。

5.根据权利要求2所述的节能环保型多级离心泵,其特征在于:所述棘轮位于机架的转动连接处安装有单向轴承。

6.根据权利要求1所述的节能环保型多级离心泵,其特征在于:所述喷气管上均布有若干个喷气嘴。
