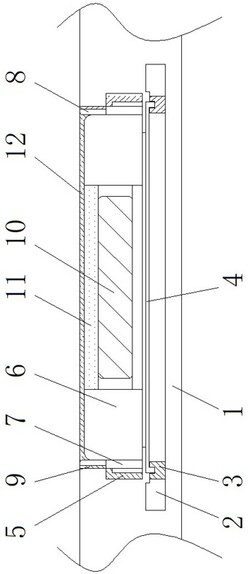

1.一种手机指纹识别装置，包括安装板（1）和按键（6），其特征在于： 所述安装板（1）的内部设置有连接板（2），且连接板（2）的左右两侧安装 有第一橡胶块（3），并且第一橡胶块（3）的上方设置有密封板（4），所述 安装板（1）的内部设置有滑槽（5），所述按键（6）的外侧连接有第二橡胶 块（7），且第二橡胶块（7）的上方设置有填充块（8），并且填充块（8） 的外侧设置有第三橡胶块（9），所述按键（6）的内部安装有指纹传感器（10）， 且指纹传感器（10）的上方设置有金属板（11），并且金属板（11）的上表面设置有防尘膜（12）；

所述第一橡胶块（3）呈“ 凹 ”形结构，且第一橡胶块（3）的“ 凹 ”形 结构与密封板（4）下方的“ 凸 ”形结构相吻合，并且密封板（4）与按键（6）为一体结构，同时密封板（4）的长度大于按键（6）的直径；

所述第二橡胶块（7）呈椭圆形分布在按键（6）的外侧，且第二橡胶块（7）与滑槽（5）构成滑动结构；

所述填充块（8）与第三橡胶块（9）的高度相等，并且填充块（8）与第二橡胶块（7）为一体结构；

所述指纹传感器（10）位于按键（6）的中心位置，且指纹传感器（10）与金属板（11）为固定连接，并且金属板（11）呈椭圆环形结构。

2.根据权利要求 1 所述的一种手机指纹识别装置，其特征在于：所述防 尘膜（12）的面积大于按键（6）的面积，并且防尘膜（12）的最高点与安装板（1）的最高点在同一水平线上，同时防尘膜（12）采用软玻璃材质。

3.根据权利要求 1 所述的一种手机指纹识别装置，其特征在于：所述的 指纹识别装置的工作原理为：首先，将手指放在按键（6）表面的金属板（11）上，使按键（6）下方的指纹传感器（10）通过指纹采集模块将接收到的指纹信息通过指纹识别模块进行识别，指纹传感器其型号为 TS1011，在识别后再经过指纹处理模块的处理后将信息通过传输模块传出，进而达到识别指纹的效果，在使用时，按键（6）上方的防尘膜（12）能够有效的避免灰尘进入按键（6）内，同时防尘膜（12）采用软玻璃材质，能够方便按键（6）的按动和按键（6） 表面灰尘的擦拭，进而提高了该装置的防尘效果，按键（6）表面的第二橡胶块（7）与第三橡胶块（9），能够有效的提高该装置的密封性，进而避免水 分的进入，影响该装置的使用，同时第一橡胶块（3）与密封板（4）为卡合连接，进而提高了按键（6）下方的密封性，金属板（11）能够方便按键（6）的按动，提高该装置的实用性。
