专利号: 2018102270906
申请人: 深圳泓越企业管理咨询有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

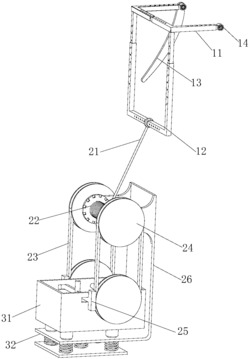

1.一种高楼层快速逃生设备,其特征在于,包括固定装置、卷绳装置和乘坐装置;

所述固定装置包括上固定座、支撑固定架、夹紧指爪和夹紧调节轴,上固定座安装在阳台的上方,夹紧指爪设置在阳台内侧,支撑固定架设置在阳台外侧,支撑固定架和夹紧指爪连接处设置有夹紧调节轴;

所述卷绳装置包括承重绳、绳轮、摩擦带、摩擦轮、摩擦片和绳轮支架,所述摩擦轮包括一级摩擦轮和二级摩擦轮;所述承重绳连接支撑固定架和绳轮;所述摩擦带连接一级摩擦轮和二级摩擦轮,摩擦片设置在一级摩擦轮上;

所述乘坐装置设置在卷绳装置的下方,乘坐装置底部设置有缓冲底座;所述卷绳装置的二级摩擦轮和绳轮同轴连接;所述摩擦片通过乘坐装置左右两个侧壁的卡槽固定,与一级摩擦轮上的摩擦带相接触摩擦,摩擦片与摩擦轮的轮槽卡合,通过调节摩擦片与一级摩擦轮的距离控制摩擦带和二级摩擦轮之间的摩擦力;所述二级摩擦轮有2个,分别设置在绳轮的两端;所述一级摩擦轮有2个分别设置在二级摩擦齿轮的下方;所述摩擦片有2个,通过操纵杆连接,设置在一级摩擦轮上;

摩擦带绕设在一级摩擦轮上,一级摩擦轮同乘坐装置结合在一起,所以体重越大则一级摩擦带轮对摩擦带的摩擦力越大,从而绳轮的转动越缓慢;摩擦带布置在摩擦轮的轮槽内,摩擦片压在一级摩擦轮上绕的摩擦带上;通过调节摩擦片与一级摩擦轮的距离以调节摩擦片与摩擦带的夹紧程度。

2.根据权利要求1所述的一种高楼层快速逃生设备,其特征在于,所述夹紧调节轴具体包括支撑轴承和棘轮夹紧机构,所述棘轮夹紧机构带动夹紧指爪单向转动。

3.根据权利要求2所述的一种高楼层快速逃生设备,其特征在于,所述上固定座为伸缩杆结构,上固定座设置有多个调节孔用于调整固定座的长度。

4.根据权利要求1所述的一种高楼层快速逃生设备,其特征在于,所述支撑固定架为伸缩杆结构,支撑固定架上设置有多个调节孔用于调整支撑固定架的长度。

5.根据权利要求1所述的一种高楼层快速逃生设备,其特征在于,所述乘坐装置上设置有安全带。

6.根据权利要求1所述的一种高楼层快速逃生设备,其特征在于,所述缓冲底座包括弹簧和减震板,乘坐装置底部均匀设置有多个弹簧,弹簧底部设置有减震板。
