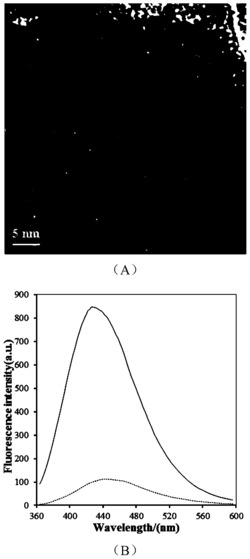

1.一种制备荧光增强型石墨烯量子点-稀土下转换氟化物复合材料的方法，其特征在于，以组氨酸功能化石墨烯量子点为稳定剂水热合成稀土氟化物，使得稀土氟化物表面存在大量功能性基团；将石墨烯量子点通过石墨烯量子点和稀土下转换氟化物之间的荧光共振能量转移，实现石墨烯量子点荧光发射强度的提高。

2.根据权利要求1所述的一种制备荧光增强型石墨烯量子点-稀土下转换氟化物复合材料的方法，其特征在于，包括如下步骤：

1)制备复合材料前驱体，将组氨酸功能化的石墨烯量子点配制成水溶液，调节pH值至中性，以所得组氨酸功能化石墨烯量子点水溶液为稳定剂，在搅拌条件下，向稀土离子溶液中滴加组氨酸功能化石墨烯量子点水溶液，经过配位形成石墨烯量子点-稀土配合物分散液，然后，滴加一定量的氟化钠水溶液，或者滴加一定量的氟化铵与氢氧化钠/锂的混合水溶液，形成前驱体；

2)将由步骤1)所制备的前驱体在一定温度下加热反应一段时间，收集上清液，高速离心一段时间，去除游离的石墨烯量子点，沉淀用水洗涤2-5次，冷冻干燥得到石墨烯量子点-稀土下转换氟化物复合材料。

3.根据权利要求2所述的一种制备荧光增强型石墨烯量子点-稀土下转换氟化物复合材料的方法，其特征在于，步骤(1)中所述的稀土离子溶液为三价状态时有下转换荧光功能的稀土金属离子溶液；包括：三价铽、三价铕、三价钐、三价镝盐中的任何一种或几种的混合物。

4.根据权利要求2或3所述的一种制备荧光增强型石墨烯量子点-稀土下转换氟化物复合材料的方法，其特征在于，步骤(1)所述组氨酸功能化石墨烯量子点水溶液的浓度是5-

100mg/mL。

5.根据权利要求2～4任一所述的一种制备荧光增强型石墨烯量子点-稀土下转换氟化物复合材料的方法，其特征在于，步骤(1)中所述的氟化钠的物质的量为稀土金属离子物质的量的1-15倍。

6.根据权利要求2～5任一所述的一种制备荧光增强型石墨烯量子点-稀土下转换氟化物复合材料的方法，其特征在于，步骤(2)中所述的加热反应的温度和时间分别在150-220℃和1-8h。

7.根据权利要求2～6任一所述的一种制备荧光增强型石墨烯量子点-稀土下转换氟化物复合材料的方法，其特征在于，步骤(2)中所述的高速离心的速度和时间分别为8000-

15000rpm和5-30min。

8.根据权利要求1～7任一所述方法制备得到的荧光增强型石墨烯量子点-稀土下转换氟化物复合材料。

9.权利要求8所述荧光增强型石墨烯量子点-稀土下转换氟化物复合材料在电子器件、生物检测和细胞成像等领域的应用。

10.根据权利要求9所述的应用，其特征在于，将复合材料溶于水，用于肿瘤细胞成像或Cu2+浓度的荧光法测定。
