专利号: 2018102170734
申请人: 福州弘博工艺有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

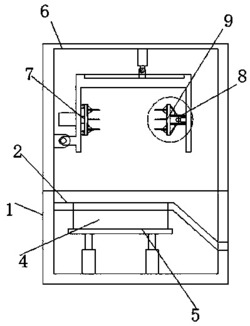

1.一种工艺品加工成型设备,包括顶部设有矩形开口的矩形结构的底座(1),其特征在于,所述底座(1)顶部焊接有底板(2),底板(2)的顶部开设有沿其长度方向等距设置的第一卡槽(3),第一卡槽(3)的内部滑动连接有顶升板(4),顶升板(4)伸出底板(2)底部的一端垂直焊接有推板(5),底座(1)的顶部开口处焊接有U型结构的支架(6),支架(6)的内部安装有开口向下U型结构的固定框架,固定框架靠近底座(1)一侧的一端与支架(6)竖直方向分布的一侧内侧壁铰接,固定框架的一侧内侧壁设有调节机构(8),调节机构(8)靠近第一夹持机构(7)的一侧安装有第二夹持机构(9),底座(1)开口处的一侧安装有卷料滚筒(17),卷料滚筒(17)两端外圈固定套接有套环(18),两组套环(18)之间焊接有沿卷料滚筒(17)轴线阵列分布的搭接杆(19),底座(1)开口处的另一侧铰接有送料机构(20)。

2.根据权利要求1所述的一种工艺品加工成型设备,其特征在于,所述第一夹持机构(7)包括转盘(10),转盘(10)的中间位置垂直焊接有固定顶杆(11),固定顶杆(11)的外圈安装有与转盘(10)固定连接的安装支架(12),且安装支架(12)沿转盘(10)阵列分布,安装支架(12)远离转盘(10)的一端活动套接有套管(13),套管(13)的内部活动套接有活动顶杆(14),套管(13)的两侧开设有沿其长度方向设置的且与套管(13)内部连通的第一滑槽(15),第一滑槽(15)的内部滑动连接有第一滑块,第一滑块伸出套管(13)的一端铰接有固定杆(16)。

3.根据权利要求1所述的一种工艺品加工成型设备,其特征在于,所述第一夹持机构(7)与第二夹持机构(9)的结构一致,第一夹持机构(7)上的转盘(10)远离第二夹持机构(9)的一侧固定套接有与固定框架活动套接的转轴,转轴伸出固定框架的一端安装有第一电机。

4.根据权利要求1所述的一种工艺品加工成型设备,其特征在于,所述调节机构(8)包括与第二夹持机构(9)上转盘(10)固定连接的导向杆,导向杆位于第二夹持机构(9)上的转盘(10)远离第一夹持机构(7)的一侧,导向杆远离第二夹持机构(9)的一端外圈活动套接有与固定框架内侧壁固定连接的套筒,套筒的内部安装有与固定框架内侧壁固定连接的第三推杆电机,第三推杆电机的输出端与导向杆活动套接。

5.根据权利要求1所述的一种工艺品加工成型设备,其特征在于,所述送料机构(20)包括与底座(1)顶部侧壁铰接的活动板,活动板的顶部开设有两组沿其宽度方向设置的容纳槽,容纳槽靠近底座(1)的一端缝合有长条形绑带,绑带远离底座(1)的一端缠绕有挂钩,活动板的顶部沿其长度等距开设有长条形安装槽,安装槽的内部活动套接有引导滚筒。

6.根据权利要求1所述的一种工艺品加工成型设备,其特征在于,所述固定框架的顶部沿其长度方向开设有矩形接的第二滑槽,第二滑槽的内部滑动连接有第二滑块,第二滑块的顶部铰接有与支架(6)顶部内侧壁垂直焊接的第一推杆电机。

7.根据权利要求1所述的一种工艺品加工成型设备,其特征在于,所述底板(2)的一端焊接有与底座(1)内侧壁固定连接的导流板,推板(5)的底部垂直焊接有与底座(1)底部内侧壁固定连接的第二推杆电机。

8.根据权利要求2所述的一种工艺品加工成型设备,其特征在于,所述活动顶杆(14)的一侧沿其长度方向等距开设有第二卡槽,套管(13)远离转盘(10)的一端开设有与其内部连通的限位孔,限位孔的内部活动套接有与第二卡槽卡接的限位杆。

9.根据权利要求2所述的一种工艺品加工成型设备,其特征在于,所述固定杆(16)远离套管(13)的一端铰接有调节板,调节板上开设有固定孔,转盘(10)沿其轴线方向阵列开设有第三卡槽,第三卡槽上卡接有与固定孔活动套接的调节杆。

10.根据权利要求4所述的一种工艺品加工成型设备,其特征在于,所述套筒的外圈滑动套接有支撑套环,支撑套环的外圈焊接有与转盘(10)固定连接的加强杆,且加强杆沿支撑套环轴线阵列分布。
