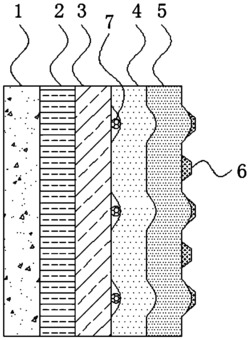

1.一种除菌保温墙纸，其特征在于：包括基材层(1)、保温层(2)、除菌层(3)、反光层(4)和保护层(5)，所述反光层位于所述保护层的内侧，所述除菌层位于所述反光层的内侧，所述保温层位于所述除菌层的内侧，所述基材层位于所述保温层的内侧，所述基材层粘贴于墙体；

所述保温层包括以下重量份的原料：聚酯纤维50-60份、石棉绒15-20份、鸭绒毛10-12份、鹅绒毛5-8份和珍珠岩颗粒10-15份；

所述除菌层包括以下重量份的原料：玫瑰花粉末20-30份、桂花粉末15-20份、茉莉花粉末10-15份、柠檬粉末15-20份、草桂花粉末10-12份、竹炭8-10份和抗菌剂1-3份；

所述反光层包括以下重量份的原料:铝箔片40-45份、珍珠粉30-35份、金葱亮片10-15份和玻璃纤维10-12份；

所述保护层相背于所述反光层的表面均匀分布有若干个反光凸起(6)，所述反光凸起2

的平面覆盖面积为9-15mm ，所述反光凸起的高度为0.5-1mm，相邻所述反光凸起之间的中心距为12-16mm2，，所述反光凸起的侧壁为斜面且其倾斜方向自所述反光凸起的底面向顶部逐渐向所述反光凸起的中心倾斜，所述反光凸起的斜面具有多个散射点；

所述反光层和所述除菌层之间设有若干根金属螺旋筋(7)，若干条所述金属螺旋筋相互之间呈等距且平行排布，每一所述金属螺旋筋皆由2-4根金属丝相互交织而成，相邻所述金属螺旋筋之间的间距为1-1.5cm，所述金属丝的直径为0.2-0.3mm；

所述基材层的厚度为60-80μm，所述保温层的厚度为80-120μm，所述除菌层的厚度为

140-160μm，所述反光层的厚度为100-120μm，所述保护层的厚度为150-200μm，所述墙纸的总厚度为550-650μm。

2.根据权利要求1所述的除菌保温墙纸，其特征在于：所述基材层为无纺布层、无纺纸层、沙网层或纱布层。

3.根据权利要求1所述的除菌保温墙纸，其特征在于：所述玫瑰花粉末的粒度、所述桂花粉末的粒度、所述茉莉花粉末的粒度、所述柠檬粉末的粒度和所述草桂花粉末的粒度皆为600-800目。

4.根据权利要求1所述的除菌保温墙纸，其特征在于：所述铝箔片的平面覆盖面积和所述金葱亮片的平面覆盖面积皆为2-3mm2。

5.根据权利要求1所述的除菌保温墙纸，其特征在于：所述玻璃纤维为扁平玻璃纤维，所述玻璃纤维的长度为2-3mm。

6.根据权利要求1所述的除菌保温墙纸，其特征在于：所述抗菌剂为银离子抗菌剂，所述银离子抗菌剂选自日本石冢硝子的银飘亚抗菌剂。

7.根据权利要求1所述的除菌保温墙纸，其特征在于：所述保护层为聚乙烯醇薄膜。

8.根据权利要求1所述的除菌保温墙纸，其特征在于：所述散射点的排布结构为沿着所述反光凸起的斜面自底部向顶面所述散射点的单位覆盖面积逐渐增加，所述散射点的排布结构为以下三种排布结构中的一种：一、若干个所述散射点之间的间距相等且所述散射点的体积逐渐增大；

二、若干个所述散射点之间的间距逐渐减小且所述散射点的体积相同；

三、若干个所述散射点之间的间距逐渐减小且所述散射点的体积逐渐增大。

9.根据权利要求1所述的除菌保温墙纸的制备方法，其特征在于：包括以下步骤：步骤一：按重量份将聚酯纤维、石棉绒、鸭绒毛、鹅绒毛和珍珠岩颗粒混合均匀后加入胶粘剂，压平制成保温层；

步骤二：按重量份将玫瑰花粉末、桂花粉末、茉莉花粉末、柠檬粉末、草桂花粉末和竹炭放入50-60℃的烘箱烘烤100-120min，待冷却后经过研磨机进行研磨，用滤网进行过滤筛选，将抗菌剂在100-120℃的条件下烘干2-3小时，按比例添加抗菌剂并搅拌均匀，热压制成除菌层；

步骤三：将铝箔片、珍珠粉、金葱亮片和玻璃纤维按比例混合后加入透明胶粘剂压平制得反光层，将基材层、保温层、除菌层、金属螺旋筋和反光层依次粘结，然后铺设一层聚乙烯醇薄膜，在聚乙烯醇薄膜表面放置反光凸起，最后热压成型制得墙纸。

10.根据权利要求9所述的除菌保温墙纸的制备方法，其特征在于：所述步骤三中的热压温度为120-150℃，热压时间为40-50s。
