1.高压防开安全蒸柜，其特征在于，其包括用于对物品进行高压热蒸的柜体，柜体上设置有与柜体构成密封启闭配合的开合组件，柜体上还设置有与开合组件配合且实现柜体与开合组件在高压锁紧状态与低压解锁状态之间切换的防开装置；

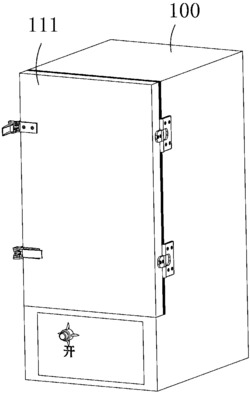

所述的柜体包括竖直向上延伸布置且用于盛放待蒸物品的矩形蒸箱以及设置于蒸箱底部且与蒸箱内腔接通并用于安装防开装置的控制箱，所述的蒸箱的竖直面上设置有用于装填待蒸物品的开口，上述的开合组件包括设置于开口处且与开口匹配构成转动启闭配合的密封门，密封门与蒸箱之间设置有用于对密封门与蒸箱之间进行锁紧的锁紧开关，密封门通过锁紧开关与蒸箱配合形成密闭的容置空腔，容置空腔内设置有用于盛放待蒸物品的热蒸组件；

上述的控制箱上与柜体的开口同侧开设有安装口且在安装口处可拆卸的匹配安装有密封板，所述的控制箱内设置有与密封板平行布置的支撑分隔板，支撑分隔板将控制箱分隔为两个相互独立的腔室，其中与蒸箱连通的腔室为热蒸腔，热蒸腔内设置有发热组件，另一个开设有安装口的腔室为控制腔；

所述的防开装置包括设置于控制腔内的气动装置、活动设置于控制箱上且可接收气动装置以及蒸箱内高压蒸汽驱动的触发控制机构、活动设置于控制箱上且可与触发控制机构配合并实现防开装置由锁紧状态向解锁状态切换的解锁机构、活动设置于热蒸腔内且可接收触发控制机构的控制并实现柜体内高压气体释放的排气机构；

所述的气动装置包括呈竖直向上延伸布置于控制腔底部的圆柱形气密箱、设置于气密箱与热蒸腔之间且用于连通气密箱与热蒸腔的导气管，导气管一端与热蒸腔内腔接通、另一端通过开设于气密箱的导气孔与气密箱内腔接通，所述的导气孔开设于靠近气密箱底部的外圆面上；

所述的触发控制机构包括水平活动安装于控制箱内且沿垂直于密封板厚度方向运动的矩形触发推动块，触发推动块一端通过开设于支撑分隔板上的避让孔伸入热蒸腔、另一端位于气密箱的顶部，触发推动块与气密箱之间设置导向触发推动块沿垂直于密封板厚度方向运动的导向机构，所述的导向机构为设置于气密箱上的密封活塞套管、设置于触发推动块上且与密封活塞套管构成滑动导向配合的活塞，所述的密封箱的外圆面上开设有安装孔且在安装孔内匹配安装有沿密封箱径向延伸的密封活塞套管，所述的密封活塞套管的长度小于密封箱的直径，上述的安装孔临近密封箱的顶部处设置，其中触发推动块上位于蒸箱的端部安装有有效面积大于活塞横截面面积的推块；

所述的触发控制机构还包括设置于触发推动块与密封门之间且用于实现密封门与柜体在高压锁紧状态与低压解锁状态之间切换的锁紧组件，所述的锁紧组件包括竖直布置的锁紧构件，锁紧构件一端通过开设于控制箱顶部上的伸出孔与设置于柜体上的锁紧孔配合、另一端与触发推动块滑动接触，所述的锁紧组件还包括设置于控制箱与锁紧构件之间且用于驱动锁紧构件沿其中心轴线向靠近触发推动块方向运动的弹性件；

所述的触发控制机构还包括设置于触发推动块与导气管之间的气阀，气阀可接收触发推动块的驱动并实现导气管在导通状态与封堵状态之间的切换，且当触发推动块沿垂直于密封板厚度方向向靠近密封板的方向运动时，气阀使得导气管由导通状态向封堵状态切换，当上述的锁舌与锁紧孔配合时，导气管处于封堵状态；

所述的气阀包括水平设置于触发推动块与导气管之间阀杆、设置于导气管内部的阀芯以及设置于控制箱与阀杆之间且用于推动阀杆沿其运动方向向靠近触发推动块运动的第二弹簧，其中阀杆可沿垂直于触发推动块运动方向运动并用于传递驱动力；

所述的触发控制机构还包括设置于解锁机构与触发推动块之间的传动组件，传动组件用于接收解锁机构的驱动并将该驱动力传递至触发控制机构，触发控制机构利用该驱动力实现防开装置由锁紧状态向解锁状态的切换，传动组件包括设置于触发推动块上且靠近解锁机构的侧壁的齿条一、设置于解锁机构上的齿条二、设置于齿条一与齿条二之间且分别与齿条一和齿条二啮合的齿轮，其中齿条一沿触发推动块运动方向敷设，齿条二与齿条一平行布置，上述的控制腔底部设置有竖直向上延伸布置的安装轴，所述的齿轮同轴转动的套接于安装轴外部，上述的齿条一与支撑分隔板配合限制触发推动块沿垂直于密封板的厚度方向向远离密封板的方向运动，且触发推动块在运动过程中始终不脱离密封箱的顶部；

所述的解锁机构包括沿触发推动块运动方向活动设置于控制箱上的按压构件、设置于按压构件与触发推动块之间的止推构件，所述的按压构件的一端通过开设于密封板上的按压孔伸出控制箱并用于用户按压、另一端位于控制腔内部，所述的止推构件水平设置于触发推动块与按压构件之间，止推构件一端与按压构件活动连接、另一端与密封箱顶部沿垂直于触发推动块的运动方向构成滑动配合，止推构件用于限制触发推动块沿垂直于密封板厚度方向向靠近密封板的方向运动，且当防开装置处于锁紧状态时，触发推动块与止推构件接触；

所述的解锁机构还包括设置于按压构件与控制箱之间且用于推动按压构件沿平行于触发推动块运动方向向密封板运动的第三弹簧、设置于止推构件与控制箱之间且用于推动止推构件沿垂直于触发推动块运动方向向靠近触发推动块运动的第四弹簧；

所述的排气机构包括开设于控制箱底部且用于排放蒸汽的透气孔、活动设置于透气孔上方的密封元件以及设置于密封元件与触发推动块之间的驱动构件，驱动构件用于接收触发推动块的驱动并利用该驱动力驱动密封元件实现对透气孔的封堵/打开，且当防开装置处于初始状态/锁紧状态时，透气孔处于封堵状态，当防开装置由锁紧状态向解锁状态切换时，透气孔由封堵状态向打开状态之间切换；

所述的防开装置还包括设置于控制箱的保险装置，保险装置限制触发推动块在处于锁紧状态时向远离密封板的方向运动；

所述的保险装置包括设置于控制箱上且用于限制触发推动块运动的限位组件、设置于控制箱与限位组件之间用于驱动限位组件运动的从动构件、设置于控制箱与限位组件之间且用于对限位组件锁定的锁止组件，所述的限位组件包括沿垂直于触发推动块运动方向活动设置于热蒸腔内且与推块配合的限位构件、设置于热蒸腔与限位构件之间用于推动限位构件向推块运动的第七弹簧。

2.根据权利要求1所述的高压防开安全蒸柜，其特征在于，所述的阀芯为设置于导气管内部且与导气管等径的圆形板体，阀芯将导气管分隔为两段相互不连通的部分，所述的阀芯上沿其径向设置有水平布置且与阀杆构成滑动密封配合的滑孔，滑孔的内腔壁部设置有分别连通两段导气管内腔与滑孔内腔的通气孔，所述的阀杆一端与滑孔配合、另一端与触发推动块滑动接触，所述的阀杆包括与滑孔构成滑动密封配合的推动杆以及与推动杆固定连接并与触发推动块滑动接触的推动块二，上述的触发推动块靠近阀杆的侧壁上还设置有与推动块二配合的驱动引导块二，所述的驱动引导块二为楔形引导块二，其中楔形引导块二上设置有呈倾斜布置的斜面三，斜面三与触发推动块之间的距离沿触发推动块的运动方向由触发推动块指向密封板逐渐减小，所述的楔形引导块二上还设置有竖直布置且与触发推动块运动方向平行并与上述斜面三上最靠近阀杆的边相接的过渡引导面二，所述的推动块二上设置有与斜面三相匹配的斜面四，上述的第二弹簧一端与控制箱抵实接触、另一端与推动块二抵实接触。

3.根据权利要求2所述的高压防开安全蒸柜，其特征在于，所述的密封元件沿垂直于触发推动块运动方向滑动设置于热蒸腔底部，密封元件与控制箱之间设置有用于推动密封元件沿垂直于触发推动块运动方向向靠近触发推动块运动的复位件，所述的密封元件上还开设有与上述透气孔相匹配的排气孔，且当防开装置处于初始状态/锁紧状态时，排气孔与透气孔处于错位封堵状态。

4.根据权利要求1所述的高压防开安全蒸柜，其特征在于，所述的驱动构件活动设置于密封元件的上方，驱动构件可沿竖直方向运动，驱动构件与密封元件之间还设置有推动驱动构件沿竖直方向远离密封元件运动的第六弹簧，上述的密封元件上竖直设置有向上延伸布置的连接套管，所述的驱动构件包括水平设置于密封元件上方且与触发推动块配合并用于接收触发推动块驱动的引导驱动块、与引导驱动块固定连接且同轴活动套接于连接套管内部的连接杆，上述的第六弹簧套设于连接套管的外部，第六弹簧一端与引导驱动块抵实接触、另一端与密封元件抵实接触，为了防止连接杆在运动过程中与连接套管脱离，所述的连接杆与连接套管之间还设置有限制连接杆沿连接套管中心轴线向远离连接套管运动的限位机构一，所述的引导驱动块上沿触发推动块的运动方向由支撑分隔板指向密封板依次设置有首尾相接的引导面、第一驱动面，且当触发推动块沿垂直于密封板板厚方向由支撑分隔板朝向密封板运动，触发推动块运动至引导面与第一驱动面的交界处时，防开装置完成由初始状态向锁紧状态的转换，触发推动块在第一驱动面上的运动过程中防开装置由锁紧状态向解锁状态切换，所述的引导驱动块上还设置有与第一驱动面相接的第二驱动面，当防开装置由锁紧状态向解锁状态切换，触发推动块在沿垂直于密封板厚度方向向密封板运动时，楔形推动块在第二驱动面上运动的过程中，楔形推动块推动压合块克服第八弹簧的弹性力向下运动。
