专利号: 2018101688854
申请人: 江苏大学
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-22
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

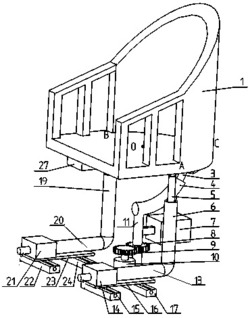

1.一种能实现任意方位连续角度运动的影院4D座椅,包括座椅面(1),其特征在于,所述座椅面(1)的底部固定安装有弧形导轨(2)、右上直线活塞(18)和左上直线活塞(5),所述右上直线活塞(18)位于右活塞导管(19)内,所述左上直线活塞(5)位于所述左活塞导管(6)内,所述弧形导轨(2)内安装有弧形活塞(3),所述弧形活塞(3)位于弧形活塞导管(4)内,所述弧形活塞导管(4)的末端安装有竖直转动轴,所述竖直转动轴通过带动所述弧形活塞导管(4)沿所述竖直转动轴转动来实现所述弧形活塞(3)在所述弧形导轨(2)内的运动。

2.根据权利要求1所述的一种能实现任意方位连续角度运动的影院4D座椅,其特征在于,所述竖直转动轴为齿轮杆(11),所述齿轮杆(11)上设有从动齿轮(8),所述从动齿轮(8)与所述主动齿轮(9)啮合,所述主动齿轮(9)的动力由伺服电机(10)提供。

3.根据权利要求1或2所述的一种能实现任意方位连续角度运动的影院4D座椅,其特征在于,所述左活塞导管(6)与左下水平直线活塞导管(13)连通,所述左下水平直线活塞导管(13)内的活塞运动由左直线电机(14)控制,所述左活塞导管(6)与左下水平直线活塞导管(13)之间装有左部液压油(28),所述右活塞导管(19)与右下水平直线活塞导管(20)连通,所述右下水平直线活塞导管(20)内的活塞运动由右直线电机(21)控制,所述右活塞导管(19)与右下水平直线活塞导管(20)之间装有液压油。

4.根据权利要求3所述的一种能实现任意方位连续角度运动的影院4D座椅,其特征在于,所述左下水平直线活塞导管(13)和所述左直线电机(14)均固定在左滑动底座(16)上,所述左滑动底座(16)下端与直线导轨滑动副连接;所述右下水平直线活塞导管(20)和所述右直线电机(21)均固定在右滑动底座(23)上,所述右滑动底座(23)下端与直线导轨滑动副连接。

5.根据权利要求4所述的一种能实现任意方位连续角度运动的影院4D座椅,其特征在于,所述左直线电机(14)、所述右直线电机(21)、所述伺服电机(10)和所述弧形活塞(3)的运动均由电子控制单元(27)控制。

6.根据权利要求5所述的一种能实现任意方位连续角度运动的影院4D座椅,其特征在于,所述电子控制单元(27)位于所述座椅面(1)的底端。
