专利号: 2018101530520
申请人: 温岭市城北广进鞋业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

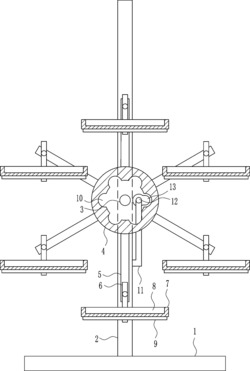

1.一种农业用玉米粒自动下料翻晒设备,其特征在于,包括有底板(1)、支撑板(2)、转轴(3)、转盘(4)、固定杆(5)、旋转杆(6)、放置板(7)、放置槽(8)、配重块(9)、连接杆(11)、减速电动轮(12)和第一凸轮(13),底板(1)上中部通过焊接的方式安装有支撑板(2),支撑板(2)前侧中部旋转式连接有转轴(3),转轴(3)前侧连接有转盘(4),转盘(4)外侧通过焊接的方式均布有6个固定杆(5),固定杆(5)前侧外侧通过铰接连接的方式连接有旋转杆(6),旋转杆(6)前侧下方通过焊接的方式安装有放置板(7),放置板(7)上侧开有放置槽(8),放置板(7)下侧通过焊接的方式安装有配重块(9),转盘(4)后侧开有间断槽(10),每个间断槽(10)之间为60度,支撑板(2)右侧后方下侧通过焊接的方式安装有连接杆(11),连接杆(11)后侧上方连接有减速电动轮(12),减速电动轮(12)后侧连接有第一凸轮(13),第一凸轮(13)与间断槽(10)配合。

2.根据权利要求1所述的一种农业用玉米粒自动下料翻晒设备,其特征在于,还包括有

推动下料装置(30),推动下料装置(30)包括有放置箱(301)、滑轨(303)、滑块(304)、弹簧(305)、把手(306)和挡板(307),支撑板(2)前侧上方设有推动下料装置(30),支撑板(2)前侧上方通过焊接的方式安装有放置箱(301),放置箱(301)内下侧壁上均开有第一下料孔(302),放置箱(301)右侧下方通过螺栓连接的方式安装有滑轨(303),滑轨(303)内滑动式连接有滑块(304),滑块(304)右端通过焊接的方式安装有弹簧(305),弹簧(305)右端通过焊接的方式连接在滑轨(303)内右侧壁上,滑块(304)前侧通过焊接的方式安装有把手(306),滑块(304)左侧下方通过焊接的方式安装有挡板(307),挡板(307)上均开有第二下料孔(308),第二下料孔(308)与第一下料孔(302)错开。

3.根据权利要求2所述的一种农业用玉米粒自动下料翻晒设备,其特征在于,还包括有

斜块(3021),放置箱(301)内下侧壁上通过焊接的方式安装有斜块(3021),斜块(3021)上均匀开有第三下料孔(3022),第三下料孔(3022)与第一下料孔(302)配合。

4.根据权利要求3所述的一种农业用玉米粒自动下料翻晒设备,其特征在于,还包括有

联动触发下料装置(31),联动触发下料装置(31)包括有扇形齿轮(311)、第一齿轮(312)、连接块(313)、转轮(314)、传动条(315)、第二凸轮(316)和接触块(317),转盘(4)后侧设有联动触发下料装置(31),减速电动轮(12)后侧连接有扇形齿轮(311),扇形齿轮(311)的齿与第一凸轮(13)的凸块互为180度,连接杆(11)后侧上方旋转式连接有第一齿轮(312),第一齿轮(312)与扇形齿轮(311)啮合,滑轨(303)下侧连接有连接块(313),连接块(313)下侧前方和第一齿轮(312)前侧连接有转轮(314),转轮(314)之间连接有传动条(315),上侧转轮(314)后方连接有第二凸轮(316),第二凸轮(316)的凸块位于第二凸轮(316)左侧,滑块(304)右侧下方通过焊接的方式安装有接触块(317)。

5.根据权利要求4所述的一种农业用玉米粒自动下料翻晒设备,其特征在于,还包括有

螺杆(3122)、挡块(3123)和螺母(3124),放置板(7)右侧开有第四下料孔(3121),放置板(7)右端上方通过焊接的方式安装有螺杆(3122),螺杆(3122)上连接有挡块(3123),挡块(3123)挡住第四下料孔(3121),螺杆(3122)上旋有螺母(3124),螺母(3124)与螺杆(3122)配合,螺母(3124)位于挡块(3123)右方。
