专利号: 2018101425384
申请人: 重庆双驰门窗有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.门套贴纸装置,其特征在于:包括机架,机架上自上而下设置有气缸、水平设置的环形空腔,气缸推杆下端设有吸盘;

环形空腔内壁为刚性的且其上均布有若干振动单元,振动单元包括设置在环形空腔内壁上的通孔、两端与通孔密封连接的橡胶片以及位于橡胶片上的永磁体,永磁体上设有进气单向阀;

环形空腔外壁为刚性的且其上均布有若干与永磁体配合的电磁铁单元;

机架上还固定有进气泵、出气泵,环形空腔外壁上还设置有与进气泵连通的进气管、与出气泵连通的出气管,进气管上设有进气单向阀,出气管上设有出气单向阀。

2.根据权利要求1所述的门套贴纸装置,其特征在于:所述永磁体位于橡胶片中心处。

3.根据权利要求1所述的门套贴纸装置,其特征在于:所述环形空腔内壁、环形空腔外壁材质均为钢板。

4.根据权利要求1所述的门套贴纸装置,其特征在于:所述电磁铁单元包括固定在环形空腔外壁上的铁芯以及缠绕在铁芯上的螺旋线圈。

5.根据权利要求1所述的门套贴纸装置,其特征在于:所述橡胶片与通孔之间粘接固定。

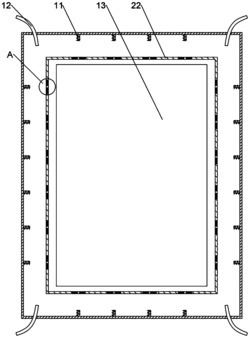

6.根据权利要求1所述的门套贴纸装置,其特征在于:所述环形空腔为方环形。

7.根据权利要求1所述的门套贴纸装置,其特征在于:所述吸盘与推杆之间通过螺栓安装固定。

8.根据权利要求1所述的门套贴纸装置,其特征在于:所述进气泵、出气泵与机架之间通过螺栓连接固定。
