专利号: 2018101299057
申请人: 绅坊建设有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

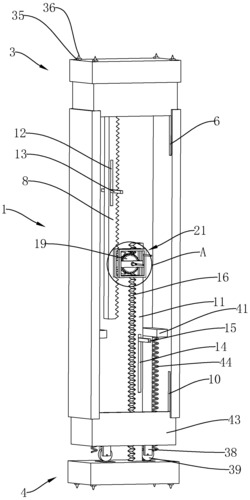

1.一种抗震房建结构,其特征在于:包括墙体(1),所述墙体(1)上端设置有上顶件(3),所述墙体(1)下端内部固定有连接板(37),所述下连接板(37)上连接有滚轮杆(38),所述滚轮杆(38)的下端转动连接有移动滚轮(39),所述墙体(1)的下端还设置有下顶件(4),所述下顶件(4)与上顶件(3)的一端伸入至墙体(1)内部,所述下顶件(4)与上顶件(3)且位于墙体(1)中的一端上设置有锯齿(16),所述墙体(1)内转动连接有与上顶件(3)、下顶件(4)啮合的动力齿轮(19),所述上顶件(3)与下顶件(4)分别位于动力齿轮(19)相对的两侧,所述墙体(1)内部设置有连接相对两侧墙板(2)的加强杆(41),所述加强杆(41)通过上拉弹簧(44)与下顶块(9)相连,所述墙体(1)内与动力齿轮(19)相对的一侧上设置有棘轮限位机构,所述动力齿轮(19)与棘轮限位机构通过转动轴(45)连接,所述转动轴(45)的一端位于墙体(1)表面,且转动轴(45)沿其轴线远离动力齿轮(19)时所述转动轴(45)与动力齿轮(19)分离。

2.根据权利要求1所述的一种抗震房建结构,其特征在于:所述墙体(1)包括四块头尾相连的墙板(2),所述上顶件(3)包括位于墙体(1)上端外的上顶块(5),所述墙板(2)的上端设置有上嵌槽(6),所述上顶块(5)上设置有与上嵌槽(6)配合的上嵌板(7),所述上顶块(5)还包括伸入墙体(1)中的上连接杆(8),所述下顶件(4)包括位于墙体(1)下端外的下顶块(9),所述墙板(2)的下端的设置有下嵌槽(10),所述下顶块(9)上设置有与下嵌槽(10)配合的下嵌板(43),所述上顶块(5)还包括伸入墙体(1)中的下连接杆(11)。

3.根据权利要求2所述的一种抗震房建结构,其特征在于:所述上连接杆(8)上沿着上连接杆(8)的长度方向设置有一段上限位孔(12),所述上限位孔(12)中穿过有上限位杆(13),所述上限位杆(13)的两端与墙板(2)连接,所述下连接杆(11)下沿着下连接杆(11)的长度方向设置有一段下限位孔(14),所述下限位孔(14)中穿过有下限位杆(15),所述下限位杆(15)的两端与墙板(2)连接。

4.根据权利要求2所述的一种抗震房建结构,其特征在于:所述下顶块(9)上设置有允许移动滚轮(39)通过的移动通道(40)。

5.根据权利要求3所述的一种抗震房建结构,其特征在于:所述棘轮限位机构包括设置在墙板(2)内侧上的棘轮架(21),所述棘轮限位机构还包括限位棘轮(27),所述棘轮架(21)上转动连接有位于限位棘轮(27)上方并与限位棘轮(27)配合的棘爪(29),所述限位棘轮(27)连接有同轴的第一连接轴(26),所述第一连接轴(26)中设置有开口为方形的第一连接孔(28)。

6.根据权利要求5所述的一种抗震房建结构,其特征在于:所述动力齿轮(19)连接有同轴的第二连接轴(18),所述第二连接轴(18)中设置有开口为方形的第二连接孔(20),所述墙板(2)内侧上还设置有转动块(17),所述第二连接轴(18)与转动块(17)转动连接,所述转动轴(45)截面为方形,且所述转动轴(45)位于第一连接孔(28)、第二连接孔(20)中并与第一连接轴(26)、第二连接轴(18)配合。

7.根据权利要求6所述的一种抗震房建结构,其特征在于:所述转动轴(45)位于墙体(1)内的一端缩小形成尖端。

8.根据权利要求6所述的一种抗震房建结构,其特征在于:所述转动轴(45)位于墙体(1)外的一端上开设有配合孔(30),所述配合孔(30)中设置有限位块(31)。

9.根据权利要求3所述的一种抗震房建结构,其特征在于:所述上顶块(5)上设置有稳定轴(36),所述稳定轴(36)与上顶块(5)之间设置有橡胶块(35),所述下顶块(9)上设置有稳定轴(36),所述稳定轴(36)与下顶块(9)之间设置有橡胶块(35)。
