专利号: 2018101151878
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
更新日期:2025-12-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

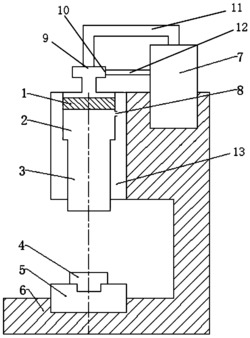

1.一种金属薄壁板材成型设备,其特征在于,包括板材放置台、储气罐、发射器、进气管路和排气管路,所述发射器包括发射器本体,发射器本体内设置有外储气腔、中间腔和排气管,中间腔的腔壁上开设有与外储气腔相连通的排气孔,中间腔的顶部设置有进气阀门和排气阀门,储气罐上开设有供气口和回气口,所述供气口通过进气管路与所述进气阀门相连,回气口通过排气管路与所述排气阀门相连,中间腔的底部与排气管相连通,所述排气管的内径小于中间腔的内径,中间腔内设置有活塞,活塞在气压的作用下往复移动,当活塞运动至中间腔的最底端时,活塞能够完全堵塞排气管的顶部,所述排气管的底端设置有排气口,所述板材放置台设置在排气管的下方并正对所述排气口。

2.根据权利要求1所述的一种金属薄壁板材成型设备,其特征在于,所述成型设备还包括控制系统,所述控制系统包括主控板、开关、固态继电器,主控板外接电源,开关控制主控板的启停,主控板控制固态继电器的通断,固态继电器与所述进气阀门和排气阀门电连接,通过固态继电器控制进、排气阀门的启闭。

3.根据权利要求1所述的一种金属薄壁板材成型设备,其特征在于,所述板材放置台包括底座、模座和模具,模座设置在底座上,模具设置在模座上,待加工金属薄壁板材放置在所述模具内。

4.一种金属薄壁板材成型方法,其特征在于,该方法利用如权利要求2所述的金属薄壁板材成型设备对金属薄壁板材进行加工,该方法包括如下步骤:步骤1,将待加工金属薄壁板材放置在板材放置台上;

步骤2,所述主控板通过控制所述固态继电器控制进气阀门打开、排气阀门关闭,气体自储气罐通过进气管路注入中间腔,活塞在气体的作用下下移并堵塞所述排气管,进入中间腔内的气体自排气孔进入所述外储气腔,直至气体充满外储气腔;

步骤3,所述主控板通过控制所述固态继电器控制进气阀门关闭、排气阀门打开,中间腔内气压减小,活塞上移,外储气腔内的气体通过排气孔和中间腔进入排气管,并从排气管的排气口处高速释放,使待加工金属薄壁板材在气流的冲击下成型。
