专利号: 201810081735X
申请人: 陈爱珍
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种自动扶梯扶手带清洁设备的使用方法,其特征在于:所述自动扶梯扶手带清洁设备包括底座、中空转动轴、蓄水箱以及热风机,所述底座上固定有一盛水框,所述中空转动轴的顶端内壁固定有一第一轴承,所述中空转动轴的底端外壁套有一第二轴承,且第二轴承固定在底座内,所述中空转动轴的底端内壁固定有一第三轴承,所述中空转动轴一端贯穿所述盛水框和底座与所述第二轴承连接,且所述中空转动轴竖直设置;所述中空转动轴一端连接有一进水主管,所述进水主管的一端封闭且与第三轴承的内圈连接,使得中空转动轴转动时,进水主管不会随着中空转动轴转动,进水主管另一端与所述蓄水箱内的抽水泵连接;所述中空转动轴另一端的第一轴承的内圈上连接有一引气管,使得中空转动轴转动时,引气管不会随着中空转动轴转动,所述引气管经过一进气主管与所述热风机的出风口连接;所述底座的外侧壁设置有一电机,所述电机驱动所述中空转动轴转动;所述进水主管和进气主管上均设置有控制阀;所述中空转动轴的上部横向设置有至少四个擦干组件,所述擦干组件包括导风管和中空的第一支撑块,所述导风管与所述中空转动轴相贯通,所述第一支撑块固定于所述导风管上,所述第一支撑块的表面开设有多个的出风孔,所述第一支撑块的表面固定有一海绵块;所述中空转动轴内部设置有密封垫,所述密封垫将中空转动轴内部分隔成上下两个中空腔体;所述中空转动轴的中部套设有一定位块,所述定位块竖直方向上开设有一圆柱形口,所述圆柱形口内固定有一第四轴承,所述第四轴承的内圈套在中空转动轴的中部外壁;使得中空转动轴转动时,定位块不会随着中空转动轴转动,所述定位块侧面固定有一用于扣在自动扶梯扶手带上的限位罩,所述限位罩内设置有一导向轮,所述限位罩的左右两侧壁分别设置有两个吸盘组件,所述限位罩的两侧壁内均横向设置有多个的毛刷,所述毛刷位于导向轮和吸盘组件之间;所述中空转动轴的下部横向设置有至少四个清洗组件,所述清洗组件包括出水外管和中空的第二支撑块,所述出水外管与所述中空转动轴相贯通,所述第二支撑块固定于所述出水外管上,所述第二支撑块的表面开设有多个的出水孔,所述第二支撑块的表面固定有一抹布,所述进水主管的封闭端上连接有四个进水支管,所述四个进水支管分别位于四个清洗组件的出水外管内,且进水支管与所述第二支撑块连接;

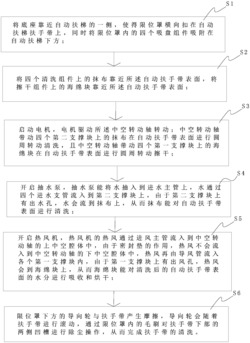

所述使用方法包括如下步骤:

步骤S1、将底座靠近自动扶梯的一侧,使得限位罩横向扣在自动扶梯扶手带上,同时将限位罩内的四个吸盘组件吸附在自动扶梯下方;

步骤S2、将四个清洗组件上的抹布靠近所述自动扶手带表面,将擦干组件上的海绵块靠近所述自动扶手带表面;

步骤S3、启动电机,电机驱动所述中空转动轴转动;中空转动轴带动四个第二支撑块上的抹布在自动扶手带表面进行圆周转动清洗,且中空转动轴带动四个第一支撑块上的海绵块在自动扶手带表面进行圆周转动擦干;

步骤S4、开启抽水泵,抽水泵能将水抽入到进水主管上,水通过四个进水支管流入到第二支撑块上,由于第二支撑块上有出水孔,水会流到抹布上,从而抹布能对自动扶手带表面进行清洗;

步骤S5、开启热风机,热风机的热风通过进气主管流入到中空转动轴的上中空腔体中,由于密封垫的作用,热风不会流入到中空转动轴的下中空腔体中,热风再由导风管流入各个第一支撑块内,由于第一支撑块上有出风孔,热风会到海绵块上,从而海绵块能对清洗后的自动扶手带表面的水分进行吸收和烘干;

步骤S6、限位罩下方的导向轮与扶手带产生摩擦,导向轮会随着扶手带进行滚动,通过限位罩内的毛刷对扶手带下部的两侧凹槽进行除尘操作,从而完成扶手带的清洗。

2.根据权利要求1所述的一种自动扶梯扶手带清洁设备的使用方法 ,其特征在于:所述电机的转轴贯穿底座,且转轴上固定有一第一齿轮,所述中空转动轴的尾部上固定有第二齿轮,所述第一齿轮与第二齿轮相啮合,所述电机通过第一齿轮和第二齿轮驱动所述中空转动轴转动。

3.根据权利要求1所述的一种自动扶梯扶手带清洁设备的使用方法 ,其特征在于:所述吸盘组件包括一支杆,所述支杆穿过限位罩的侧壁,所述支杆的一端设置有限位块,支杆的另一端设置有一吸盘,且所述吸盘位于所述限位罩内;所述吸盘进行吸附或拔出的具体操作方式为:支杆穿过限位罩的侧壁,操作人员将支杆在侧壁上进行前后移动调节,在吸盘需要吸附在自动扶梯上时,将支杆往内压,吸盘不需要吸附在自动扶梯上时,将支杆往外拔使得吸盘从自动扶梯上脱离。

4.根据权利要求1所述的一种自动扶梯扶手带清洁设备的使用方法 ,其特征在于:所述导向轮设置于一固定框内,且固定框固定在限位罩内。

5.根据权利要求1所述的一种自动扶梯扶手带清洁设备的使用方法 ,其特征在于:所述第一支撑块与导风管之间形成一钝角;所述第二支撑块与出水外管之间形成一锐角。

6.根据权利要求1所述的一种自动扶梯扶手带清洁设备的使用方法 ,其特征在于:所述进气主管为硬管,所述进水主管和引气管为软管。

7.根据权利要求1所述的一种自动扶梯扶手带清洁设备的使用方法 ,其特征在于:所述底座的底部四周均设置有一站脚。

8.根据权利要求1所述的一种自动扶梯扶手带清洁设备的使用方法 ,其特征在于:所述盛水框侧壁设置有一排水管。
