专利号: 2018100660762
申请人: 温州大学瓯江学院
专利类型:发明专利
专利状态:已下证
更新日期:2025-03-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

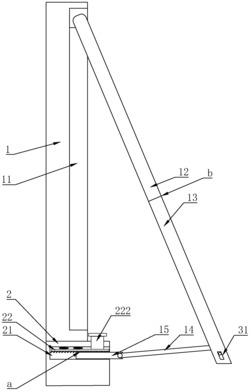

1.一种抗风围挡支架,包括底座(2)和固定连接在底座(2)上的支柱(1),其特征在于,所述支柱(1)上开设有收纳槽(11),所述收纳槽(11)内设置有连接杆(12)、中间杆(14)、限位杆(15)和“[”形的滑杆(13),所述连接杆(12)的一端铰接在收纳槽(11)远离地面的位置,另一端与滑杆(13)滑移连接,所述中间杆(14)铰接在滑杆(13)上,所述中间杆(14)远离连接杆(12)的一端铰接在限位杆(15)上,所述限位杆(15)上设置有若干沟槽(151),所述底座(2)上设置有插槽(21),所述插槽(21)相对沟槽(151)的槽壁上设置活动板(22),所述活动板(22)和槽壁之间还设置有复位弹簧(23),所述活动板(22)上设置有若干可以勾在沟槽(151)中的倒钩(221),所述滑杆(13)远离连接杆(12)的一端设置有抓地组件,当限位杆(15)插进插槽(21)中时,倒钩(221)勾住沟槽(151)。

2.根据权利要求1所述的抗风围挡支架,其特征在于,所述滑杆(13)具有滑槽(131),所述连接杆(12)滑移连接在滑槽(131)内,所述滑槽(131)的槽口设置有可以将连接杆(12)限制在滑槽(131)内的限位块(132),所述中间杆(14)和限位杆(15)可翻转收入滑槽(131)内,所述活动板(22)上还设置有拨块(222),所述拨块(222)穿透插槽(21)后伸出供人手拨动,当人手拨动拨块(222)时,所述倒钩(221)脱离沟槽(151)。

3.根据权利要求1所述的抗风围挡支架,其特征在于,所述滑杆(13)远离连接杆(12)的一端开设有滑道(42),所述抓地组件设置在滑道(42)内,所述抓地组件包括顶尖(43)、外壳(44)、传动环(45)和联动机构,所述外壳(44)上固定连接有楔钉(41),所述滑杆(13)远离连接杆(12)的一端的侧边开有可供楔钉(41)上下滑移的通孔(31),所述通孔(31)与滑道(42)的一侧槽壁相互连通,所述楔钉(41)穿过通孔(31)后伸出,所述顶尖(43)固定连接在外壳(44)的一端,所述传动环(45)可旋转的连接在外壳(44)上,且与联动机构联动,所述联动机构设置在外壳(44)内部并且具有尖刺(54),所述顶尖(43)上开设有多个孔,当转动传动环(45)时,带动联动机构伸出尖刺(54)穿过顶尖(43)上的孔后扎入大地。

4.根据权利要求1或3所述的抗风围挡支架,其特征在于,所述联动机构包括锥形的顶锥(51)、丝杆(52)和传动齿轮(53),所述尖刺(54)铰接在顶锥(51)上,所述传动齿轮(53)的轴心开设有可供丝杆(52)穿过且与丝杆(52)适配的螺纹孔,所述丝杆(52)的一端穿过传动齿轮(53)的螺纹孔后固定连接在顶锥(51)上,所述传动环(45)上开设有与传动齿轮(53)相啮合的齿,当转动传动环(45)时,传动齿轮(53)转动,带动丝杆(52)向上或向下移动,当丝杆(52)向下移动时,尖刺(54)穿过顶尖(43)上的孔后向外翘出。

5.根据权利要求4所述的抗风围挡支架,其特征在于,所述底座(2)内设置有升降机构,所述支柱(1)设置在升降机构上,所述底座(2)开设有可供人脚伸入的槽,该槽内设置有踏板(71),所述踏板(71)与升降机构联动,当踏板(71)被下压时,所述升降机构带动支柱(1)上升。

6.根据权利要求5所述的抗风围挡支架,其特征在于,所述升降机构包括第一锥齿轮(61)、第二锥齿轮(62)、主轴(63)、支架(64)、固定连接在支柱(1)上的限位柱(65)以及固定连接在支柱(1)上的螺杆(66);所述主轴(63)螺纹连接在支架(64)上,所述主轴(63)的轴心开设有与螺杆(66)相配合的内螺纹孔,所述支架(64)上开设有供限位柱(65)上下滑移的限位孔(67),所述螺杆(66)穿入内螺纹孔,所述限位柱(65)可上下滑移的连接在限位孔(67)内,所述第一锥齿轮(61)与主轴(63)联动,还与第二锥齿轮(62)啮合,所述第二锥齿轮(62)背向第一锥齿轮(61)的一端固定连接有传动轴(68),所述传动轴(68)背向第二锥齿轮(62)的一端固定连接有输入齿轮(69),所述输入齿轮(69)与踏板(71)联动,当踏板(71)被下压时,输入齿轮(69)带动第二锥齿轮(62)转动,进而通过第一锥齿轮(61)带动主轴(63)转动使支柱(1)上升或下降。

7.根据权利要求6所述的抗风围挡支架,其特征在于,所述踏板(71)上铰接有连杆(72),所述连杆(72)背向踏板(71)的一端穿透底座(2)后进入到底座(2)内后固定连接有弹簧(75),所述底座(2)具有顶面,所述弹簧(75)背向连杆(72)的一端固定连接在顶面上,所述连杆(72)上通过扭簧铰接有棘爪(73),还固定连接有限制棘爪(73)向上翻转的限位块(74),所述限位块(74)位于棘爪(73)背向踏板(71)的一侧,且靠近棘爪(73),所述棘爪(73)与输入齿轮(69)相配合,当踏板(71)被下压时,弹簧(75)被拉伸,棘爪(73)向下移动勾住输入齿轮(69)转动。

8.根据权利要求6或7所述的抗风围挡支架,其特征在于,所述第一锥齿轮(61)套设在主轴(63)上,所述第一锥齿轮(61)设置有卡块(81),所述主轴(63)上开设有可供卡块(81)上下滑移的卡槽(82),所述卡块(81)可上下滑移的连接在卡槽(82)里,当第一锥齿轮(61)转动时,卡块(81)转动带动主轴(63)旋转,同时主轴(63)以第一锥齿轮(61)为基准向上或向下移动。
