1.一种半自动全能通配智能防盗锁，包括室内面板、锁体和室外面板，锁体中穿设有锁芯，其特征在于：所述锁芯包括锁芯外壳（1）、锁芯转动轴和拨轮（2），锁芯转动轴穿设于锁芯外壳（1）中，锁芯转动轴包括左侧转动轴（3）和右侧转动轴（4），左侧转动轴（3）和右侧转动轴（4）通过拨轮（2）连接为动作同步的共同体；所述防盗锁上设置有离合装置和变速装置（9），离合装置和变速装置（9）通过齿轮啮合连接，离合装置包括离合器外体（7）和离合器内芯（8），离合器内芯（8）插入离合器外体（7）中并与离合器外体（7）过盈配合，离合器外体（7）的端部设置有扇面齿（71），变速装置（9）包括变速齿轮（91），变速齿轮（91）为双联齿轮，包括大盘齿轮（911）和小盘齿轮（912），小盘齿轮（912）与离合器外体（7）的扇面齿（71）啮合；

室外面板和室内面板上均设置有离合装置和变速装置（9），变速装置（9）上设置有锁芯槽（92），通过锁芯槽（92）与锁芯的配合将室内面板和室外面板连接在一起，变速装置（9）包括变速箱体（93）和变速末端轴（94），变速箱体（93）的上面板与下面板之间通过螺柱（95）固定，变速末端轴（94）和变速齿轮（91）均设置于变速箱体（93）的上面板和下面板之间，变速末端轴（94）的顶部设置有锁芯槽（92），锁芯槽（92）位于上面板的上方，变速末端轴（94）和变速齿轮（91）与上下面板均为轴承连接，变速末端轴（94）套设于末端轴齿轮（96）中，末端轴齿轮（96）与变速齿轮（91）的大盘齿轮（911）相啮合；

锁芯转动轴上固定有转动轴承（5），锁芯转动轴通过转动轴承（5）与锁芯外壳（1）紧配合，左侧转动轴（3）和右侧转动轴（4）末端均设置有卡簧槽Ⅰ（6），左侧转动轴（3）末端设置有插接块Ⅰ（31），插接块Ⅰ（31）设有两个且关于左侧转动轴（3）横截面的直径对称，右侧转动轴（4）末端设置有插接块Ⅱ（41），插接块Ⅱ（41）设有两个且关于右侧转动轴（4）横截面的直径对称，插接块Ⅱ（41）长度大于插接块Ⅰ（31）的长度，插接块Ⅰ（31）和插接块Ⅱ（41）在圆周方向上交错设置，拨轮上（2）设置有插孔（211），插接块Ⅱ（41）穿设于插孔（211）中，插接块Ⅰ（31）配合于插接块Ⅱ（41）交错的位置。

2.如权利要求1所述的半自动全能通配智能防盗锁，其特征在于：所述离合器外体（7）的左右两端对称设置有分向定位销孔（72），分向定位销孔（72）内配合设置有分向定位销（10），分向定位销（10）上设置有固定螺钉（101），离合器外体（7）上与固定螺钉（101）对应处设置有固定螺孔（73），固定螺钉（101）与固定螺孔（73）相配合，离合器外体（7）的尾部穿设有分离销，离合器内芯（8）上设置有分离销孔（81），分离销上套设有弹簧（74）。

3.如权利要求2所述的半自动全能通配智能防盗锁，其特征在于：室内面板的离合器外体（7）上设有一个分离销，室外面板的离合器外体（7）上设有三个分离销，室外面板的分离销包括第一分离销（75）、第二分离销（76）和第三分离销（77），第一分离销（75）位于第二分离销（76）和第三分离销（77）之间，第二分离销（76）和第三分离销（77）关于第一分离销（75）镜像对称，所述分离销孔（81）设有一个，与第一分离销（75）位置对应，所述室内面板上的分离销的末端配合设置有角度定位限位器（11），角度定位限位器（11）上设置有坡口（111），坡口（111）设置有三个，室外面板上的分离销的末端配合设置有销体限位器（12）。

4.如权利要求1所述的半自动全能通配智能防盗锁，其特征在于：离合器内芯（8）包括定位体（82）和与定位体（82）一体成型的分向体（83），定位体（82）中部设置有卡簧槽Ⅱ（84），卡簧槽Ⅱ（84）上配合设置有卡簧（87），分向体（83）两侧对称设置有分向定位槽Ⅰ（85），离合器外体（7）上与分向定位槽Ⅰ（85）对应的位置设置有分向定位槽Ⅱ（78），分向定位销（10）穿过分向定位销孔（72）伸入分向定位槽Ⅰ（85）与分向定位槽Ⅱ（78）拼接的空隙中。

5.如权利要求1所述的半自动全能通配智能防盗锁，其特征在于：离合器内芯（8）中穿设有把手轴（13），把手轴（13）与室内面板、室外面板均通过轴承连接，轴承上套设有把手回位弹簧（14），把手回位弹簧（14）上对称设置有两个钩状末端，面板上固定有固定螺柱（15），两个钩状末端交叉设置于固定螺柱（15）两侧，把手轴（13）穿过面板依次连接角度限位卡片（16）和离合器内芯（8），把手轴（13）上设置有卡簧槽Ⅲ（132），卡簧槽Ⅲ（132）中配合的卡簧位于角度限位卡片（16）和离合器内芯（8）之间。

6.如权利要求5所述的半自动全能通配智能防盗锁，其特征在于：角度限位卡片（16）中部设置有限位块Ⅰ（161），离合器内芯（8）的底部设置有限位块Ⅱ（86），把手轴（13）的上部开设有滑槽（131），限位块Ⅰ（161）和限位块Ⅱ（86）均配合于滑槽（131）中，角度限位卡片（16）上设置有限位爪（162），限位爪（162）卡在把手回位弹簧（14）两个钩状末端与固定螺柱（15）交叉形成的缝隙中。

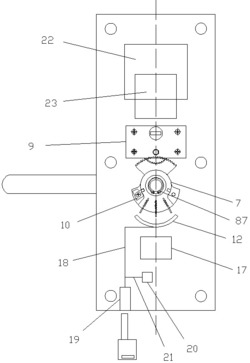

7.如权利要求3所述的半自动全能通配智能防盗锁，其特征在于：销体限位器（12）连接有驱动离合电机（17），销体限位器（12）下方设置有顶杆（18），顶杆（18）的另一端与应急锁芯（19）连接，顶杆（18）旁设置有锁中锁电磁铁（20），锁中锁电磁铁（20）连接有档杆（21），档杆（21）的末端卡在顶杆（18）上，室外面板上还设置有线路板（22），线路板（22）连接有电池盒（23），所述驱动离合电机（17）、锁中锁电磁铁（20）均与线路板（22）连接；室外面板的外侧面设置有把手，把手与把手轴（13）连接，把手的上方设置有密码按键板（24）和指纹采集口（25），密码按键板（24）和指纹采集口（25）上方设有滑盖（26），密码按键板（24）和指纹采集口（25）均与线路板（22）连接。
