专利号: 2018100198256
申请人: 宁波大红鹰学院
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

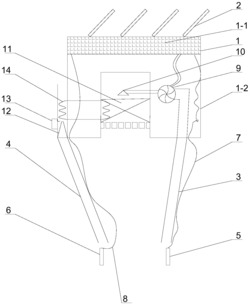

1.一种河道污染物生物处理装置,其特征在于,包括:浮箱、太阳能电池板、第一导管和第二导管、阳极电极和阴极电极、水泵、喷淋头、生物填料、燃嘴、温控点火器和加热管;其中,所述太阳能电池板设置在所述浮箱的上方,所述浮箱由上层的蓄电池和下层的封闭空腔构成,所述蓄电池与所述太阳能电池板电连接,所述空腔的剖面为倒置的“凹”形,其中,所述空腔的两端为竖直向下延伸的第一空心柱和第二空心柱,所述第一空心柱和第二空心柱的底部各自封闭且互不连通,所述第一空心柱和第二空心柱之间为空隙;

所述第一导管的顶端设置在所述第一空心柱内部,所述第一导管向下延伸使得所述第一导管的底端置于所述空腔外部,所述第一导管的底端的下方设有所述阳极电极,所述阳极电极通过第一导线与所述蓄电池的正极电连接;所述第二导管的顶端设置在所述第二空心柱底部远离所述第一空心柱侧旁,所述第二导管向下延伸使得所述第二导管的底端置于所述空腔下方,所述第二导管的底端的下方设有所述阴极电极,所述阴极电极通过第二导线与所述蓄电池的负极电连接;

所述第一导管的顶端还与设置在所述空腔内的所述水泵的进水口连接,所述水泵的出水口连接有所述喷淋头,所述喷淋头位于所述第一空心柱和第二空心柱之间的空隙,在所述喷淋头的下方设置有所述生物填料,所述生物填料填充在所述第一空心柱和第二空心柱之间的空隙;所述第二导管的顶端设有所述燃嘴,所述燃嘴边上设置有所述温控点火器,所述燃嘴上方为套设在所述第二空心柱上的所述加热管的一端,所述加热管的另一端盘曲在所述生物填料中;

所述水泵由所述蓄电池供电,所述水泵与所述蓄电池电连接。

2.如权利要求1所述的河道污染物生物处理装置,其特征在于,所述第一导管和第二导管均倾斜设置,使得所述第一导管的底端和所述第二导管的底端相互靠近。

3.如权利要求1所述的河道污染物生物处理装置,其特征在于,所述所述浮箱的外表面涂覆有防水涂层。

4.如权利要求1所述的河道污染物生物处理装置,其特征在于,所述第一导管和第二导管均采用PE管。

5.如权利要求1所述的河道污染物生物处理装置,其特征在于,所述空腔的体积是所述蓄电池体积的10~20倍。

6.如权利要求1所述的河道污染物生物处理装置,其特征在于,所述阳极电极为贵金属电极。

7.如权利要求1所述的河道污染物生物处理装置,其特征在于,所述阴极电极为不锈钢丝网、钛丝网或者钛合金丝网。

8.如权利要求7所述的河道污染物生物处理装置,其特征在于,所述阴极电极的丝网中,网孔基本尺寸为1~10mm,丝直径为1~2mm。
