专利号: 2017800023202
申请人: 深圳市汇顶科技股份有限公司
专利类型:其他
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

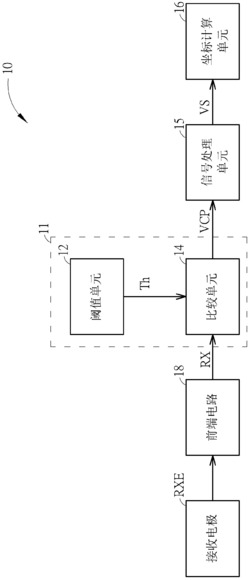

1.一种噪声消除电路,应用于一触控装置,其特征在于,所述噪声消除电路包括:一阈值单元,用来计算一阈值;以及

一比较单元,耦接于所述触控装置的接收电极以及所述阈值单元,以接收一接收信号以及所述阈值,所述比较单元用来比较所述接收信号与所述阈值,以对应输出一比较输出信号;

其中,所述触控装置的一信号处理单元对所述比较单元的一比较输出信号进行信号处理,所述触控装置的一坐标计算单元根据所述信号处理单元的一输出信号,计算对应于触摸事件的触摸坐标;

其中,当于一时间区间中所述接收信号的振幅皆小于所述阈值时,所述比较输出信号保留所述时间区间中的所述接收信号;

其中,当所述接收信号于所述时间区间中具有大于所述阈值的振幅时,所述比较输出信号丢弃所述接收信号于一区段的接收信号;

其中,所述区段包括所述时间区间中且于一时间点之前的时间区段,所述时间点对应所述接收信号的振幅大于所述阈值的时间点,其中,所述阈值单元包括:

一调整单元,用来调整所述阈值;以及

一噪声检测单元,用来对所述接收信号进行一噪声检测运算,以产生一检测结果,其中,该调整单元根据该检测结果,决定是否要调整该阈值;

其中,该噪声检测运算将该接收信号中的噪声分离出一充电器噪声以及一显示屏噪声,当所述检测结果显示所述充电器噪声的振幅大于所述显示屏噪声的振幅时,该调整单元将该阈值调高。

2.如权利要求1所述的噪声消除电路,其特征在于,当所述接收信号于所述时间区间中具有大于所述阈值的振幅时,所述比较输出信号丢弃所述接收信号于所述时间区间的接收信号。

3.如权利要求1所述的噪声消除电路,其特征在于,所述阈值单元还包括:一比率单元,用来计算一第一比率,其中所述第一比率相关于所述接收信号于多个时间区间中被所述比较单元保留的时间区间的比率,其中所述调整单元用来根据所述第一比率调整所述阈值;

其中,当所述第一比率小于一最低比率值时,所述调整单元将所述阈值调高。

4.如权利要求3所述的噪声消除电路,其特征在于,当所述第一比率大于一最高比率值时,所述调整单元将所述阈值调低。

5.如权利要求3所述的噪声消除电路,其特征在于,所述第一比率为于所述多个时间区间中,所述坐标计算单元成功计算触摸坐标并呈报所述触摸坐标至所述触控装置的比率。

6.如权利要求1所述的噪声消除电路,其特征在于,当所述显示屏噪声未具有脉冲噪声时,该调整单元将该阈值调高。

7.如权利要求1所述的噪声消除电路,其特征在于,当所述比较输出信号丢弃所述接收信号于该区段的接收信号时,于该区段中所述比较输出信号的值为0或固定电平。

8.一种触控装置,其特征在于,包括:

一噪声消除电路,包括:

一阈值单元,用来计算一阈值;以及

一比较单元,耦接于所述触控装置的一接收电极以及所述阈值单元,以接收一接收信号以及所述阈值,所述比较单元用来比较所述接收信号与所述阈值,以对应输出一比较输出信号;

一信号处理单元,耦接于所述比较单元,对所述比较单元的一比较输出信号进行信号处理,以产生一输出信号;以及一坐标计算单元,耦接于所述信号处理单元,用来根据所述输出信号,计算对应于触摸事件的坐标;

其中,当于一时间区间中所述接收信号的振幅皆小于所述阈值时,所述比较输出信号保留所述时间区间中的所述接收信号;

其中,当所述接收信号于所述时间区间中具有大于所述阈值的振幅时,所述比较输出信号丢弃将所述接收信号于一区段的接收信号;

其中,所述区段包括所述时间区间中且于一时间点之前的时间区段,所述时间点对应所述接收信号的振幅大于所述阈值的时间点,其中,所述阈值单元包括:

一调整单元,用来调整所述阈值;

一噪声检测单元,用来对所述接收信号进行一噪声检测运算,以产生一检测结果;

其中,该调整单元根据该检测结果,决定是否要调整该阈值;

其中,该噪声检测运算将该接收信号中的噪声分离出一充电器噪声以及一显示屏噪声,当所述检测结果显示所述充电器噪声的振幅大于所述显示屏噪声的振幅时,该调整单元将该阈值调高。

9.如权利要求8所述的触控装置,其特征在于,当所述接收信号于所述时间区间中具有大于所述阈值的振幅时,所述比较输出信号丢弃所述接收信号于所述时间区间的接收信号。

10.如权利要求8所述的触控装置,其特征在于,所述阈值单元还包括:一比率单元,用来计算一第一比率,其中所述第一比率相关于所述接收信号于多个时间区间中被所述比较单元保留的时间区间的比率,其中所述调整单元用来根据所述第一比率调整所述阈值;

其中,当所述第一比率小于一最低比率值时,所述调整单元将所述阈值调高。

11.如权利要求10所述的触控装置,其特征在于,当所述第一比率大于一最高比率值时,所述调整单元将所述阈值调低。

12.如权利要求10所述的触控装置,其特征在于,所述第一比率为于所述多个时间区间中,所述坐标计算单元成功计算触摸坐标并呈报所述触摸坐标至所述触控装置的比率。

13.如权利要求8所述的触控装置,其特征在于,当所述显示屏噪声未具有脉冲噪声时,该调整单元将该阈值调高。

14.如权利要求8所述的触控装置,其特征在于,当所述比较输出信号丢弃所述接收信号于该区段的接收信号时,于该区段中所述比较输出信号的值为0或固定电平。
