专利号: 2017208486252
申请人: 新疆探索信息技术有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-11-25
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

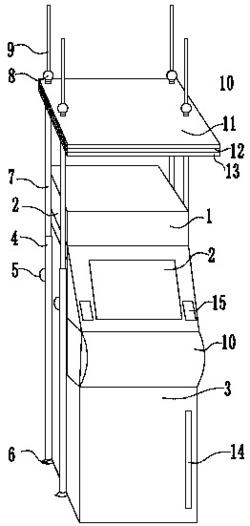

1.智慧旅游网络车辆预定终端,其特征在于:包括从上到下依次连接的玻璃盒、显示台、键盘箱和置物箱;所述玻璃盒为透明的玻璃盒,玻璃盒内设置有放置该智慧旅游网络车辆预定终端的所在景区的等比例3D模型;所述显示台包括显示屏和包裹显示屏的外壳;所述外壳内设置有与显示屏电连接的控制电路板;所述控制电路板上设置有用来控制显示屏的显示内容的中央处理器,用来为显示屏提供显示内容的存储器,用来通过网线与互联网连接的网络收发模块以及通过实际位置校准预设有固定位置信号的GPS模块;所述中央处理器分别与存储器、网络收发模块和GPS模块电连接;所述键盘箱包括与控制电路板通过导线连接的键盘,前端开口的第一箱体和铰接在外壳底端用来封闭第一箱体的弧形盖;所述键盘放置在第一箱体中;所述置物箱包括放置有防灾应急物品的第二箱体以及铰接在第二箱体上用来封闭第二箱体的门板;所述门板上设有电磁锁;所述电磁锁通过贯穿键盘箱的导线与控制电路板连接。

2.根据权利要求1所述的智慧旅游网络车辆预定终端,其特征在于:所述玻璃盒为钢化玻璃盒。

3.根据权利要求1所述的智慧旅游网络车辆预定终端,其特征在于:所述置物箱包括左侧板和右侧板;所述左侧板和右侧板上分别竖直设置有向上伸出的两个连接筒;每个连接筒均螺纹连接有能够沿着支撑柱上下移动的支撑柱;所述支撑柱的顶端位于玻璃盒的上方;四个支撑柱的顶端之间从上到下依次可拆卸连接有透明的防尘板、用来吸收并转换太阳能的太阳能电池板以及用来对太阳能电池板进行散热的散热板;太阳能电池板连接有贯穿支撑柱的导线,太阳能电池板通过导线连接有设置在外壳内的蓄电池;蓄电池为控制电路板供电。

4.根据权利要求1所述的智慧旅游网络车辆预定终端,其特征在于:所述外壳上设有二维码图片;所述二维码图片和预先存储在互联网中的公共信息存储地址链接。

5.根据权利要求3所述的智慧旅游网络车辆预定终端,其特征在于:每个支撑柱的顶端连接有直径小于支撑柱直径的连接柱;防尘板、太阳能电池板和散热板上均设置有与四个连接柱位置相匹配的定位孔;定位孔的孔径大于连接柱的直径小于支撑柱的直径。

6.根据权利要求5所述的智慧旅游网络车辆预定终端,其特征在于:连接柱上设有外螺纹,连接柱螺纹连接有固定球;固定球的直径大于支撑柱的直径。

7.根据权利要求6所述的智慧旅游网络车辆预定终端,其特征在于:每个固定球上设置有向上伸出的天线;天线贯穿固定球和连接柱并通过导线与控制电路板连接。
