专利号: 2017114973607
申请人: 盐池县惠泽农机作业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

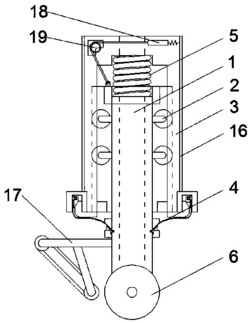

1.一种速冻热风式清雪除冰车专用弹簧式热风喷嘴,包括:喷风管(1)、喷嘴主体(3),所述喷风管(1)位于喷嘴主体(3)内部,其特征在于,所述喷风管(1)上圆周阵列分布有若干组滑动轮组,每组滑动轮组包括至少两个沿竖直方向依次布置的喷风管滑动轮(2),所述喷风管滑动轮(2)的滑动轮轮体置于喷嘴主体(3)内部的竖直滑道上;所述喷风管(1)上还设置有喷嘴弹簧(5),喷嘴弹簧(5)与喷风管(1)同轴设置,其上端固定于喷嘴主体(3),其下端固定于喷风管(1),喷风管(1)的底部设置有接地轮(6),所述喷风管(1)底部还设置有越坑装置(17),所述越坑装置(17)包括两个倾斜布置的导轮,且两个导轮的连线与接地轮(6)相切,下方导轮的离地高度小于接地轮(6)的半径,所述导轮间通过皮带连接,导轮通过连接架与喷风管(1)连接,所述喷嘴主体(3)上设置有风量阀门(18),所述风量阀门(18)水平设置于喷嘴主体(3)顶端,其右端通过弹簧与喷嘴主体(3)连接,其左端连接有滑轮绳,滑轮绳绕过固定喷嘴主体上的滑轮(19)后与喷风管(1)连接;所述滑轮(19)上还设置有防脱落护壳。

2.根据权利要求1所述的一种速冻热风式清雪除冰车专用弹簧式热风喷嘴,其特征在于,所述喷嘴主体(3)底部与喷风管(1)之间还设置有密封套(4)。

3.根据权利要求2所述的一种速冻热风式清雪除冰车专用弹簧式热风喷嘴,其特征在于,所述密封套(4)与喷嘴主体(3)之间通过主体密封装置连接,所述主体密封装置包括:密封套固定座A(7)、密封套压紧环A(9)、密封套锁紧环A(10),所述密封套固定座A(7)固定安装于喷嘴主体(3)上,其内部具有环形凹槽,环形凹槽内设置有密封套压紧环A(9),所述密封套(4)置于密封套压紧环A(9)与密封套固定座A(7)的环形凹槽内壁之间,所述密封套压紧环A(9)其外壁上设置有环形突起,其底部与密封套锁紧环A(10)面接触,该接触面为与密封套压紧环A(9)和密封套锁紧环A(10)同轴且外低内高的圆锥面,所述密封套锁紧环A(10)与阀座主体(3)螺纹连接。

4.根据权利要求3所述的一种速冻热风式清雪除冰车专用弹簧式热风喷嘴,其特征在于,所述密封套压紧环A(9)外壁上还设置有固定环A槽,固定环A槽内设置有轴用挡圈A(8),所述密封套(4)置于轴用挡圈A(8)与固定环A槽之间。

5.根据权利要求3所述的一种速冻热风式清雪除冰车专用弹簧式热风喷嘴,其特征在于,所述密封套压紧环A(9)包括:左密封套压紧环A和右密封套压紧环A,所述左密封套压紧环A通过外壁上设置的磁铁块(15)与右密封套压紧环A连接。

6.根据权利要求2所述的一种速冻热风式清雪除冰车专用弹簧式热风喷嘴,其特征在于,所述密封套(4)与喷风管(1)之间通过喷风管密封装置连接,所述喷风管密封装置包括:

密封套固定座B(11)、密封套压紧环B(13)、密封套锁紧环B(14),所述密封套固定座B(11)固定安装于喷风管(1)的外壁上,其下端具有与喷风管(1)同轴且外高内低的圆锥面,所述密封套压紧环B(13)上端具有与密封套固定座B(11)相配合的锥面,且该锥面上具有环形突起,所述密封套(4)置于密封套固定座B(11)和密封套压紧环B(13)之间,所述密封套压紧环B(13)下端与密封套锁紧环B(14)面接触,密封套锁紧环B(14)与喷风管(1)通过螺纹连接。

7.根据权利要求6所述的一种速冻热风式清雪除冰车专用弹簧式热风喷嘴,其特征在于,所述喷风管(1)上还设置有固定环B槽,固定环B槽内设置有轴用挡圈B(12),所述密封套(4)置于轴用挡圈B(12)与固定环B槽之间。

8.根据权利要求1所述的一种速冻热风式清雪除冰车专用弹簧式热风喷嘴,其特征在于,所述喷嘴主体(3)的外壁上还设置有保温层(16)。
