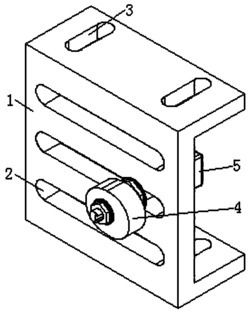

1.一种数控机床夹紧装置,包括安装板(1),其特征在于:所述安装板(1)为C形结构,且安装板(1)顶壁和底壁分别设置固定孔(3),所述安装板(1)的侧壁表面开设安装槽(2),所述安装槽(2)内部设置套筒(9),所述套筒(9)前端设置限位块,且套筒(9)后端开设外螺纹,所述套筒(9)后端通过螺纹与固定板(16)表面的螺纹孔连接,所述固定板(16)的四角设置台阶孔,且固定板(16)后端设置气动马达(5),所述气动马达(5)通过连接螺栓与固定板(16)固定,且连接螺栓贯穿固定板(16)四角的台阶孔,且气动马达(5)的输出轴贯穿固定板(16)表面的通孔和套筒(9)的内孔,所述气动马达(5)的输出轴前端设置外螺纹,所述气动马达(5)的输出轴前端设置偏心轮(4),且偏心轮(4)两端分别设置锁紧螺母(15),所述锁紧螺母(15)与气动马达(5)输出轴前端的外螺纹配合安装,所述气动马达(8)上端设置进气口(8),且进气口(8)通过管道与电动调节阀(6)的出口连通,所述电动调节阀(6)的入口通过管道与外置供气装置连通,所述电动调节阀(6)的输入端与单片机(7)的输出端电连接,所述单片机(7)的输入端与外置电源的输出端电连接,所述单片机(7)和电动调节阀(6)均固定安装在安装板(1)背部。

2.根据权利要求1所述的一种数控机床夹紧装置,其特征在于:所述偏心轮(4)两侧均设置锁紧螺母(15),且两侧的锁紧螺母(15)与偏心轮(4)之间加装止动垫片(12)。

3.根据权利要求1所述的一种数控机床夹紧装置,其特征在于:所述气动马达(5)的输出轴前端设置键槽,所述偏心轮(4)的内孔侧壁设置键槽,所述气动马达(5)输出轴的键槽和偏心轮(4)的键槽内部配合安装平键(11)。

4.根据权利要求1所述的一种数控机床夹紧装置,其特征在于:所述套筒(9)的外径等于安装槽(2)的宽度,且套筒(9)前端的限位块为六棱形结构。

5.根据权利要求1所述的一种数控机床夹紧装置,其特征在于:所述套筒(9)前端的限位块与安装板(1)之间加装垫圈(10),所述固定板(16)与安装板(1)之间的套筒(9)外部套装垫圈(10)。

6.根据权利要求1所述的一种数控机床夹紧装置,其特征在于:所述气动马达(5)的输出轴位于套筒(9)内部的部分外部套装两个轴承(14),且轴承(14)外圈与压力传感器(13)配合安装。

7.根据权利要求1所述的一种数控机床夹紧装置,其特征在于:所述压力传感器(13)与套筒(9)的内壁固定安装,所述压力传感器(13)的输出端与单片机(7)的输入端电连接。

8.根据权利要求1所述的一种数控机床夹紧装置,其特征在于:所述轴承(14)的内圈与气动马达(5)的输出轴为过盈配合,所述轴承(14)的外圈与压力传感器(13)为过度配合。

9.根据权利要求1所述的一种数控机床夹紧装置,其特征在于:所述安装板(1)的侧边共设置三条安装槽(2),且三条安装槽(2)沿安装板(1)的侧壁均匀布置。

10.根据权利要求1所述的一种数控机床夹紧装置,其特征在于:所述安装槽(2)和固定孔(3)均为条形槽,且固定孔(3)沿安装板(1)的中面对称布置。
