专利号: 2017114555589
申请人: 南京信息职业技术学院
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

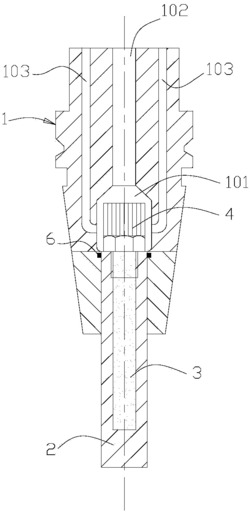

1.一种用于干式铣削的传导冷却铣削刀具,包括刀柄及安装在刀柄下端的铣削刀,其特征在于,还包括导热冷却棒及散热片;所述导热冷却棒设于铣削刀的中心部,导热冷却棒的外表面与铣削刀的内表面贴合,导热冷却棒的上端从铣削刀中伸出,伸出端的外周面贴合设有若干散热片;所述刀柄的中心部设有热量交换腔,与热量交换腔相连通的冷却液进入通道及冷却液流出通道,所述导热冷却棒的伸出端及焊接在伸出端上的散热片均容纳在热量交换腔中,所述导热冷却棒的导热系数高于铣削刀的导热系数;

所述导热冷却棒与铣削刀之间填充有导热胶;

从导热冷却棒的轴向观察所述散热片整体呈螺旋形。

2.根据权利要求1所述的传导冷却铣削刀具,其特征在于,所述导热冷却棒的导热系数是铣削刀的导热系数的3倍以上。

3.根据权利要求2所述的传导冷却铣削刀具,其特征在于,所述导热冷却棒由铍铜制成。

4.根据权利要求1所述的传导冷却铣削刀具,其特征在于,所述散热片由铜制成。

5.根据权利要求1所述的传导冷却铣削刀具,其特征在于,所述导热冷却棒上设有正六面体安装部,正六面体安装部位于散热片的下端,正六面体安装部下方的导热冷却棒上设有外螺纹,所述铣削刀的内腔上端设有与导热冷却棒的外螺纹相适配的内螺纹,所述导热冷却棒与铣削刀通过螺纹连接。

6.根据权利要求1所述的传导冷却铣削刀具,其特征在于,所述铣削刀与刀柄之间设有密封圈。

7.根据权利要求1所述的传导冷却铣削刀具,其特征在于,所述冷却液进入通道设于刀柄的中心部,所述冷却液流出通道设于冷却液进入通道的外周,且设有两个以上。
