专利号: 2017114073092
申请人: 西安日日昕生物科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

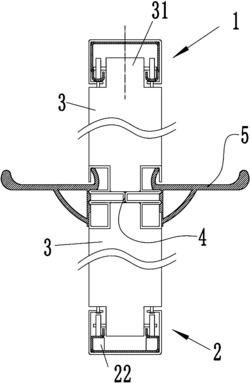

1.一种室内隔断装置,其特征在于,包括:

上轨道(1),所述上轨道(1)包括一下端开口的上固定件(11),所述上固定件(11)固定于屋顶,所述上固定件(11)内套设有上滑轨(12),所述上固定件(11)的底部设有毛刷(13);

下轨道(2),所述下轨道(2)包括与所述上固定件(11)形状规格一致的下固定件(21),所述下固定件(21)与所述上固定件(11)上下对称设置,所述下固定件(21)固定于地面,所述下固定件(21)内套设有下滑轨(22),所述下固定件(21)的顶端亦设有所述毛刷(13);

两片隔板(3),所述隔板(3)的一端设有凸头(31),所述凸头(31)的左右两端设有滑轮(32),所述两片隔板(3)上下对称设置,其一所述隔板(3)通过所述滑轮(32)滑动设置于所述上滑轨(12)上,另一片所述隔板(3)通过所述滑轮(32)滑动设置于所述下滑轨(22)上;

连接件(4),所述连接件(4)设于两片所述隔板(3)之间;

两个挂钩(5),所述两个挂钩(5)对称卡设于所述连接件(4)上。

2.根据权利要求1所述的室内隔断装置,其特征在于,所述连接件(4)由两个钣金件(41)左右对称焊接而成,单独所述钣金件(41)上下对称,所述钣金件(41)由最初的平整壁(414)经两道折弯形成卡槽(411),所述卡槽(411)的下方设有拍死边(412),所述拍死边(412)的中部与所述卡槽(411)的末端焊接形成第一焊缝(413),所述第一焊缝(413)需经打磨圆角处理,所述拍死边(412)的左端面为对接面(415),两个所述钣金件(41)通过所述对接面(415)对接并焊接形成第二焊缝(42),所述第二焊缝(42)须经打磨平整处理,两个所述连接件(4)对接之后形成的所述连接件(4)的中间形成嵌入槽(43),两片所述隔板(3)的另一端嵌入所述嵌入槽(43)中。

3.根据权利要求2所述的室内隔断装置,其特征在于,所述挂钩(5)包括水平设置的第一壁(51)和竖直设置的第二壁(52),所述第二壁(52)一体连接于所述第一壁(51)的左下方,所述第一壁(51)的右端设有弯头(511),所述第一壁(51)的左端延伸并向上弯曲形成卡钩(512),所述卡钩(512)卡设于所述卡槽(411)中,所述第二壁(52)的上方设有与所述钣金件(41)中上下对称的所述拍死边(412)相适配的第一半圆槽(521)和第二半圆槽(522),所述第二壁(52)的下方左边除料形成挡肩(523),所述挡肩(523)抵挡在所述钣金件(41)下方的所述平整壁(414)上,所述第一壁(51)的中部和所述第二壁(52)的下端一体连接有加强筋(53)。

4.根据权利要求1所述的室内隔断装置,其特征在于,所述上滑轨(12)的下方设有与所述滑轮(32)相适配的滑槽(121),所述滑槽(121)的末端设有压台阶(122)。

5.根据权利要求4所述的室内隔断装置,其特征在于,所述毛刷(13)包括由胶垫(131)和细刷(132)热粘而成,所述上固定件(11)上的所述胶垫(131)挤压在所述滑槽(121)底部壁体与所述上固定件(11)底部壁体之间,所述细刷(132)紧贴所述凸头(31)的底面。

6.根据权利要求1所述的室内隔断装置,其特征在于,所述下滑轨(22)经由挡壁(221)经过两道反折弯形成所述滑轮(32)的滑肩(222),所述挡壁(221)介于所述滑轮(32)与所述凸头(31)之间,所述滑肩(222)与所述下滑轨(22)的底壁之间形成U型腔(223),所述U型腔(223)中设有缓冲垫(23)。
