专利号: 2017113905922
申请人: 重庆千乔机电有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-08-19
缴费截止日期: 暂无
联系人

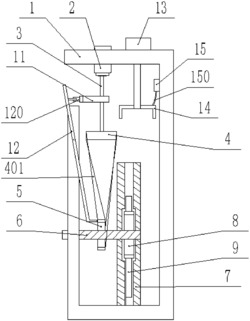

摘要:

权利要求书:

1.轴承加工装置,其特征在于:包括机架、用于加工轴承的加工单元和用于将轴承固定的固定单元,机架上设有限位片,其中:加工单元,包括驱动部、加工部和锁紧部,所述驱动部包括伺服电机、主同步带轮和从同步带轮,步进电机与主同步带轮之间固定有第一转轴,主同步带轮与从同步带轮的中心线相互垂直,从同步带轮的齿上轴向设有锁紧孔;所述加工部包括设置在机架上的固定块,所述固定块内设有齿轮和齿条,所述齿轮与从同步带轮固定,所述齿条为两根,齿条与齿轮啮合,齿条上均设有刀具;所述锁紧部包括凸轮和竖直铰接在支架上的销轴,所述凸轮与主同步带同轴设置,销轴的一端与所述凸轮轮廓相抵,另一端与锁紧孔相对;

固定单元,包括夹爪和用于控制夹爪夹紧和旋转的驱动部,所述旋转部和伺服电机均固定在机架上。

2.根据权利要求1所述的轴承加工装置,其特征在于:所述夹爪上设有出油孔,所述机架上设有油箱,所述油箱内夹爪之间连通有出油管。

3.根据权利要求2所述的轴承加工装置,其特征在于:所述齿条以齿轮轴线相对设置,所述刀具的切割面相反设置。

4.根据权利要求3所述的轴承加工装置,其特征在于:所述齿轮的模数大于1且小于3。

5.根据权利要求4所述的轴承加工装置,其特征在于:所述刀具的切割面宽度为2~

3mm。
