专利号: 2017113518224
申请人: 福州启辰阳光建材有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

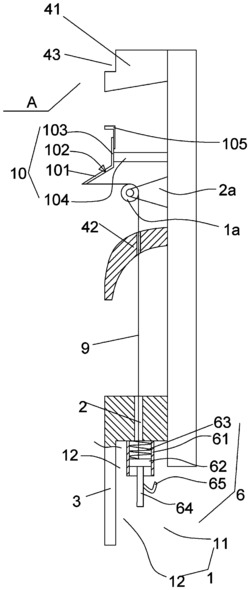

1.一种连接稳固的可挂物护墙板,其特征包括,所述护墙板正面底部设置有挂槽(1),所述挂槽(1)延所述护墙板长度方向延伸,所述挂槽(1)为由与护墙板垂直连接的连接部(2)和与连接部(2)垂直连接的抵持部(3)组成的槽口(11)和孔腔(12)组成,所述护墙板背面设有分别设置在顶部的挂钩一(41)和中间的挂钩二(42),所述孔腔(12)的顶部设置多个延所述挂槽(1)延伸方向分布的且在挂物作用下可向下运动的悬挂结构(6),所述护墙板背面上设有多个位于所述挂钩一(41)与所述挂钩二(42)之间的用于防止该护墙板翻折的防翻折装置(10),每个所述防翻折装置(10)通过穿过所述挂钩二(42)以及所述连接部(2)的弹性拉绳(9)与相应的所述悬挂结构(6)连接;

所述悬挂结构(6)包括具有方形滑动腔的滑动柱套(61)、设在所述方形滑动腔中的滑动柱(62)、设在所述方形滑动腔中的连接所述滑动柱(62)与所述孔腔(12)顶部的连接弹簧(63)、设在所述滑动柱(62)上的挂钩安装柱(64)、设在所述挂钩安装柱(64)上的挂钩(65),所述滑动柱(62)和所述弹性拉绳(9)连接;

所述防翻折装置(10)包括斜向设置的铰接板(101)、设在所述铰接板(101)中间位置处的用以和墙壁连接的铰接座(102),所述铰接板(101)的一端设在墙体中且该端和所述弹性拉绳(9)连接,所述铰接板(101)的另一端设在墙体外且该端设置有竖直安装板(103),所述竖直安装板(103)与护墙板背面通过连接柱(104)连接;

所述护墙板背面上设置有拉绳导向轮(1a),所述弹性拉绳(9)悬挂在所述拉绳导向轮(1a)上并形成水平弹性拉绳与竖直弹性拉绳;

所述防翻折装置(10)还包括呈“L”型的支撑架(105);所述支撑架(105)包括和所述竖直安装板(103)相贴合设置的位于所述竖直安装板(103)与护墙板背面的竖支撑板(1051)以及和所述竖支撑板(1051)连接的用以连接墙面的横连接板(1052)。

2.根据权利要求1所述的一种连接稳固的可挂物护墙板,其特征包括,所述挂钩一(41)上设置有抵持部插槽(43),用以和相邻护墙板上的抵持部(3)相配合。
