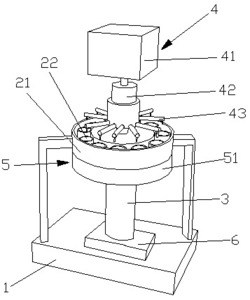

1.一种夹心饼干的制作设备,其特征在于:包括模具机座(1)和夹心盒(2),模具机座(1)和夹心盒(2)之间通过支撑柱(3)连接,且支撑柱(3)的一端设置在模具机座(1)上,支撑柱(3)的另一端穿过夹心盒(2),夹心盒(2)包括环形托盘(21),环形托盘(21)上固定设置有若干饼干模具(22),饼干模具(22)为两端开口的圆柱体状结构,且饼干模具(22)沿着环形托盘(21)外圆圆周方向分布,环形托盘(21)的上方还设置有下料装置(4),下料装置(4)包括下料箱(41)和输料管(42),下料箱(41)和输料管(42)自上而下依次设置,下料箱(41)与输料管(42)的一端连接,输料管(42)的另一端设置在支撑柱(3)的另一端上,输料管(42)上还设置有若干出料管(43),出料管(43)设置在输料管(42)外圆圆周上,输料管(42)和出料管(43)均为中空管状,且下料箱(41)、输料管(42)和出料管(43)之间相连通,夹心盒(2)的底部还活动设置有托盘装置(5);
托盘装置(5)包括托盘架(51),托盘架(51)活动套设在支撑柱(3)上,托盘架(51)为圆环形结构,托盘架(51)上还设置有若干饼干模具座(52),饼干模具座(52)活动设置在饼干模具(22)内,且饼干模具座(52)沿托盘架(51)的圆周方向分布,模具机座(1)上还固定设置有气缸(6),且气缸(6)的活塞与托盘架(51)之间固定连接;
饼干模具座(52)的数量与饼干模具(22)的数量相同,且饼干模具座(52)的位置与饼干模具(22)的位置相对应;
饼干模具座(52)上还设置有饼干挡板(53),饼干挡板(53)为弧形状结构,饼干挡板(53)设置在饼干模具座(52)的外圆圆周上,且饼干挡板(53)垂直于饼干模具座(52)的底面。
2.根据权利要求1所述的一种夹心饼干的制作设备,其特征在于:出料管(43)的一端与输料管(42)相连通,出料管(43)的另一端设置在饼干模具(22)的上方。
3.根据权利要求2所述的一种夹心饼干的制作设备,其特征在于:出料管(43)包括主管(431)和副管(432),主管(431)和副管(432)均为管状,主管(431)的一端与输料管(42)相连通,主管(431)的另一端为封口状,副管(432)垂直设置在主管(431)上,副管(432)与主管(431)之间相连通,且副管(432)设置在主管(431)的另一端上。
4.根据权利要求3所述的一种夹心饼干的制作设备,其特征在于:副管(432)与饼干模具(22)为同条一轴心线。
5.根据权利要求4所述的一种夹心饼干的制作设备,其特征在于:副管(432)的一端与输料管(42)相连通,副管(432)的另一端朝向饼干模具(22)方向。
