专利号: 2017112471610
申请人: 晚叶保旺
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

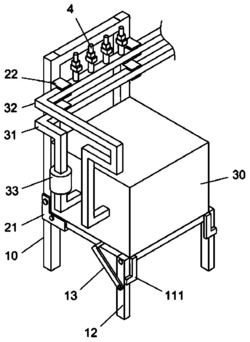

1.一种热水器的保温水箱,其特征在于:其包括置放架和保温水箱(30),保温水箱(30)被置放在置放架的上部;置放架包括两个对称设置的后立柱(10),两个后立柱(10)的顶部通过上连杆(101)固定连接,后立柱(10)的下部侧壁上固定安装有角架(21),角架(21)的前支臂上通过角架转销(211)铰接有置放座(11),置放座(11)顶部上开设有两个对称设置的顶接槽,置放座(11)的前部设置有两个对称设置的限位板(111),两个前立柱(12)通过置放座转销铰接安装在置放座(11)的两侧侧壁上,前立柱(12)的侧壁上通过前立柱转销(131)铰接安装有摆杆(13),摆杆(13)上成型有顶接块(132),顶接块(132)可完全嵌合顶接在顶接槽中;角架(21)的前支臂上成型有上支撑臂板(212),后立柱(10)的上部前壁上固定安装有管路支座(22),管路支座(22)设有上管夹和下管夹,其中部通过螺栓固定在后立柱(10)上;顶接槽中存在四个顶接面,其中两个对立设置的顶接面为弧形顶接面,两个弧形顶接面的中心轴线与前立柱转销(131)的中心轴线重合;保温水箱(30)的侧面设置有保温系统,保温系统包括进水管路(32)和出水管路(31),进水管路(32)和出水管路(31)通过管路支座(22)固定支撑,进水管路(32)和出水管路(31)通过连接管连接,进水管路(32)上设置有加热管(43);置放架上还设置有控制器,控制器与加热管(43)连接。

2.根据权利要求1所述的一种热水器的保温水箱,其特征在于:加热管(43)通过固定件(4)固定,固定件(4)包括固定件主体(40),固定件主体(40)固定在置放架的上端,固定件主体(40)包括阶梯孔,阶梯孔包括上部孔、中部孔以及下部孔,上部孔、下部孔以及中部孔的尺寸依次减小,下部孔内设置有弹性垫,上部孔内设置有与上部孔外形相匹配的弹性块(42),加热管(43)穿过弹性块(42)并与下部孔内部的弹性垫接触,上部孔的端部设置有压紧块(41),压紧块(41)压紧弹性块(42)。

3.根据权利要求1所述的一种热水器的保温水箱,其特征在于:出水管路(31)上设置有出水泵(33)和第一温度传感器,进水管路(32)的入口端设置有第二温度传感器。

4.根据权利要求1所述的一种热水器的保温水箱,其特征在于:加热管(43)的数量为多个,多个加热管(43)并排设置,且多个加热管(43)在控制器的控制下可进行单个工作模式或者多个工作模式。

5.根据权利要求3所述的一种热水器的保温水箱,其特征在于:第一温度传感器和第二温度传感器均与控制器电连接,控制器包括控制面板和控制电路,控制面板通过控制电路与加热管(43)、第一温度传感器、第二温度传感器连接。

6.根据权利要求2所述的一种热水器的保温水箱,其特征在于:压紧块(41)上设置有连接耳板,连接耳板上设置有螺栓孔,紧固螺栓穿过螺栓孔与固定件主体(40)紧固连接。
