泡泡枪
¥8400
专利号: 2017112462753
申请人: 嘉兴巨腾信息科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-07-01
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

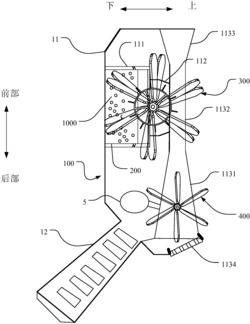

1.一种泡泡枪,其特征在于,包括:

枪体,包括枪身以及连接于所述枪身上的枪把手,所述枪身上设有风道;

储液盒,卡设于所述枪身内,用于储放泡泡液;

粘液总成,可转动支撑于所述枪体的前部,包括第一转轴以及分别设于该第一转轴上的粘液轮和粘液风轮,所述粘液轮用于粘取泡泡液并对泡泡液进行预成型;

供风总成,可转动支撑于所述枪身的后部,用于将外部风能收集转化为泡泡生成所需要的风力,从而为泡泡的生成提供风力;

其中,所述第一转轴穿过所述枪身并可转动支撑于所述枪体上,所述粘液轮设于所述枪身内,所述风道位于所述枪身的顶部,所述粘液轮的下部浸泡于所述储液盒内,所述粘液轮的上部至少部分地伸入所述风道内,所述粘液风轮位于所述枪身的外部,所述粘液风轮依靠风力转动带动所述粘液轮转动,所述粘液轮转动过程中粘取所述储液盒内的泡泡液并将泡泡液预成型后带动到上部,所述供风总成向所述风道内注入风力将预成型的泡泡液吹拉膨胀生成泡泡并吹出所述风道。

2.根据权利要求1所述的泡泡枪,其特征在于,所述供风总成包括第二转轴以及分别设于该转轴上的风扇和供风风轮,其中,所述转轴穿过并支撑于所述风道的外壁上,所述供风风轮位于所述风道外部,所述风扇位于所述风道内,所述风扇用于为泡泡的生成提供风力。

3.根据权利要求2所述的泡泡枪,其特征在于,所述供风风轮的数目为两个,两个所述风轮相对设于所述风扇的两侧。

4.根据权利要求2所述的泡泡枪,其特征在于,所述风道沿着枪身的长度方向延伸,沿着轴向从枪身的前部到后部依次为扩散段、延伸段和集风段,所述集风段为喇叭状,并朝向远离所述延伸段的方向逐渐扩大,用于收集所述风扇产生的风力,并将收集的风力排入到所述延伸段,所述延伸段为圆筒状,所述粘液轮的上部部分的伸入该延伸段内,所述扩散段为喇叭状,沿着远离所述延伸段的方向逐渐扩大,用于泡泡的吹出扩散。

5.根据权利要求4所述的泡泡枪,其特征在于,所述风扇位于所述集风段内,所述第一转轴与所述风道的轴线垂直相交。

6.根据权利要求4所述的泡泡枪,其特征在于,所述集风段的大端侧设有进气圆盘,所述进气圆盘上设有多个延伸方向与该进气圆盘的轴线平行的进气孔,其中,所述进气圆盘的轴线与风道的轴线倾斜预设角度,该预设角度为145°-165°。

7.根据权利要求1所述的泡泡枪,其特征在于,所述粘液轮包括轮架以及分布于所述轮架外周上的多个粘液环。

8.根据权利要求7所述的泡泡枪,其特征在于,各个所述粘液环的轴线与所述轮架的转轴轴线垂直。

9.根据权利要求7所述的泡泡枪,其特征在于,所述粘液轮下部的粘液环至少有一个浸入所述储液盒的,所述粘液轮上部的至少有一个转入所述风道内。

10.根据权利要求7-9任一项所述的泡泡枪,其特征在于,所述粘液环插接于所述轮架上。
