专利号: 2017112128137
申请人: 嵊州市森汇知识产权运营有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

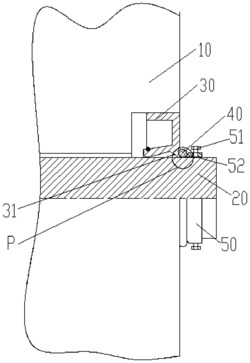

1.一种轴密封结构,包括机壳,设于机壳内并相对于机壳部分向外伸出的转轴,所述转轴与机壳之间用骨架密封圈进行密封,其特征在于:所述骨架密封圈上设置有防尘圈,所述防尘圈贴合在转轴上以形成油封;所述转轴在伸出骨架密封圈的防尘圈上依次设置有O形密封圈和弧形锥面套,其中所述O形密封圈相对于转轴过盈配合,所述弧形锥面套与转轴间隙配合,并用多个螺栓进行限位固定;所述弧形锥面套在面向O形密封圈的一侧端面设置为弧形面,且所述O形密封圈的外圆面分别与防尘圈及弧形锥面套的弧形面进行抵接配合。

2.根据权利要求1所述的轴密封结构,其特征在于:所述弧形锥面套的弧形面与O形密封圈抵接配合的接触位置设置在O形密封圈的下半圆。

3.根据权利要求1所述的轴密封结构,其特征在于:所述弧形锥面套与转轴之间的间隙为0.05mm;所述弧形锥面套由硬质材料金加工而成的,其表面加工精度Ra为0.16—0.63。

4.根据权利要求1所述的轴密封结构,其特征在于:所述O形密封圈的内径小于所述转轴外径的3—5mm;所述O形密封圈由橡胶材料制备而成。

5.根据权利要求1所述的轴密封结构,其特征在于:所述弧形锥面套与转轴之间用环形阵列的3个螺栓进行固定连接。

6.根据权利要求1所述的轴密封结构,其特征在于:所述弧形锥面套与转轴之间用环形阵列的4个螺栓进行固定连接。
