专利号: 2017111777898
申请人: 安徽工业大学
专利类型:发明专利
专利状态:已下证
更新日期:2025-11-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

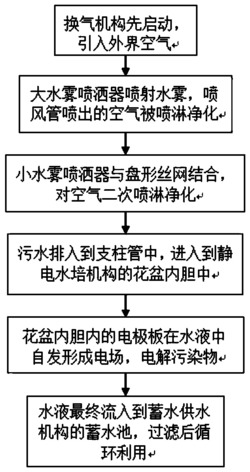

1.一种基于路灯主体进行水循环净化空气和水培植物方法,其特征在于:在路灯的支柱(2)上设置空气净化机构(1)和静电水培机构(3),其净化空气和水培植物过程为:S1、控制空气净化机构(1)中换气机构先启动,引入外界空气;

S2、启动大水雾喷洒器(1-10)喷射水雾,支柱(2)内进水管(2-2)开始供水,换气机构中喷风管(1-9)喷出的空气首先经过大水雾喷洒器(1-10)的喷淋,使其中的污染物被水滴吸附,并随着汇聚的水液一起排出;

S3、喷射水雾同时,水雾通过底盘(1-13)上排泄口(1-14)排出,进入到废水收集腔(1-

18),并流入到支柱管(2-1);

S4、支柱管(2-1)内流下的水液进入到静电水培机构(3)中花盆内胆(3-2)内腔,作为植物生长的营养液;花盆内胆(3-2)内的电极板(3-3)在水液中自发形成电场,既能够促进植物生长,又能够净化污水,并把净化后污水排入支柱管(2-1);

S5:支柱管(2-1)中水液最终流入到蓄水供水机构(4)的蓄水池(4-1)中;经过过滤,水泵(4-3)抽取上层水液,通过进水管(2-2)向大水雾喷洒器(1-10)供水,实现净化水的循环利用。

2.根据权利要求1所述的一种基于路灯主体进行水循环净化空气和水培植物方法,其特征在于:在空气净化机构(1)的底盘(1-13)上安装有路灯灯体(1-17),大水雾喷洒器(1-

10)为雨伞状,在中部连接有进水管(2-2),所述大水雾喷洒器(1-10)边缘下侧设置筒形帘幕(1-2),所述筒形帘幕(1-2)为网格状,换气机构的喷风口位于筒形帘幕(1-2)的环形腔内。

3.根据权利要求2所述的一种基于路灯主体进行水循环净化空气和水培植物方法,其特征在于:所述大水雾喷洒器(1-10)顶部连通有小水雾喷洒器(1-11),该小水雾喷洒器(1-

11)用于向盘形丝网(1-3)喷射水雾;所述盘形丝网(1-3)通过盘网支架(1-4)固定在小水雾喷洒器(1-11)上方。

4.根据权利要求3所述的一种基于路灯主体进行水循环净化空气和水培植物方法,其特征在于:所述盘网支架(1-4)内壁连接有隔离板(1-6),该隔离板(1-6)下端与底盘(1-13)连接,隔离板(1-6)与筒形帘幕(1-2)之间留有排风间隙。

5.根据权利要求4所述的一种基于路灯主体进行水循环净化空气和水培植物方法,其特征在于:步骤S2之后的过程还包括:大水雾喷洒器(1-10)喷淋后的空气进入隔离板(1-6)与筒形帘幕(1-2)之间的间隙后,向上流动,到达盘形丝网(1-3)下方,小水雾喷洒器(1-11)对空气进行喷淋净化;隔离板(1-6)与外壳(1-1)之间设置有穿过底盘(1-13)的流管(1-5),用于排出净化水。

6.根据权利要求1~5中任一项所述的一种基于路灯主体进行水循环净化空气和水培植物方法,其特征在于:所述底盘(1-13)底部设置有废水收集腔(1-18),排出的污水流过底盘(1-13)进入废水收集腔(1-18)内,废水收集腔(1-18)的排水口与支柱管(2-1)内腔连通。

7.根据权利要求1所述的一种基于路灯主体进行水循环净化空气和水培植物方法,其特征在于:所述换气机构包括穿过外壳(1-1)与外界连通的吸风器(1-7),吸风器(1-7)内端与风泵(1-8)进气口连接,风泵(1-8)排气口连接喷风管(1-9),喷风管(1-9)的出口位于大水雾喷洒器(1-10)下方,并在外壳(1-1)上设置出风口(1-12)。

8.根据权利要求1所述的一种基于路灯主体进行水循环净化空气和水培植物方法,其特征在于:所述静电水培机构(3)包括与支柱管(2-1)连接的花盆(3-1)和所述花盆内胆(3-

2),花盆内胆(3-2)设有水培凹槽(3-8),在支柱管(2-1)上设置有栅口(3-7)用于向水培凹槽(3-8)内注入空气净化机构(1)排出污水;并在支柱管(2-1)上设置水培排水口(3-5)用于排出水培凹槽(3-8)溢出的水液。

9.根据权利要求8所述的一种基于路灯主体进行水循环净化空气和水培植物方法,其特征在于:所述的花盆内胆(3-2)主要由壳体和设置在壳体内壁的电极板(3-3)组成,该电极板(3-3)包括相互间隔排列的铜质阳极板(3-3-1)和锌质阴极板(3-3-2)。

10.根据权利要求1~9中任一项所述的一种基于路灯主体进行水循环净化空气和水培植物方法,其特征在于:步骤S5中蓄水池(4-1)设有滤网(4-8)对水液进行过滤,颗粒物沉积在底部,通过蓄水池(4-1)底部的阀门(4-5)排出沉积物;水泵(4-3)抽取上层水液,通过进水管(2-2)向大水雾喷洒器(1-10)和小水雾喷洒器(1-11)供水,实现净化水的循环利用。
