专利号: 201711170684X
申请人: 台州中知英健机械自动化有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

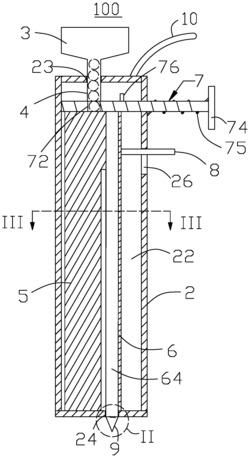

1.一种大豆播种装置,其特征在于:包括外壳、储料仓、供料管、固定块、出料管、移动件、控制件及定植头,所述外壳内形成一收容空间,所述收容空间贯通所述外壳的相对两端以分别形成一第一开口及一第二开口,所述外壳的侧壁上贯通设有一滑动孔;所述储料仓位于所述收容空间外;所述供料管的一端与所述储料仓连接,另一端从所述第一开口伸入所述收容空间内;所述固定块固定在所述收容空间内,所述出料管滑动地装设在所述固定块上,所述出料管内设有出料通道,所述出料通道与所述供料管错开设置;所述移动件活动地穿设所述外壳,并伸入所述供料管与所述固定块之间,所述移动件上贯通设有容纳孔;所述供料管及所述容纳孔均仅能容纳一颗大豆通过;所述移动件受力能够相对所述外壳在一第一位置及一第二位置之间运动,所述移动件位于所述第一位置时,所述容纳孔与所述供料管对准,所述固定块封闭所述容纳孔远离所述供料管的一端,以供一颗大豆从所述供料管进入并停留于所述容纳孔内;所述移动件位于所述第二位置时,所述容纳孔与所述出料通道对准,以使得停留于所述容纳孔内的大豆进入所述出料通道内;所述控制件的一端与所述出料管固定连接,另一端穿设所述滑动孔,所述控制件受力能够沿所述滑动孔运动;所述定植头包括若干播土片,每一播土片通过一转轴转动地连接于所述外壳的第二开口处,并环绕所述第二开口设置;所述转轴上套设有扭簧;所述控制件能够带动出料管朝向所述播土片运动,以使得所述出料管抵压若干播土片,从而所述若干播土片敞开以使得所述出料通道与外界连通;所述控制件还能够带动出料管朝远离所述播土片的方向运动,所述扭簧能够使得所述若干播土片相互聚拢以封闭所述出料通道与外界的连通。

2.如权利要求1所述的大豆播种装置,其特征在于:所述移动件沿所述外壳的径向方向运动。

3.如权利要求1所述的大豆播种装置,其特征在于:所述大豆播种装置还包括把手,所述把手与所述外壳的外壁连接。

4.如权利要求1所述的大豆播种装置,其特征在于:所述移动件位于所述外壳外的一端设有凸缘,所述大豆播种装置还包括弹性件,所述弹性件套设在所述移动件上,且其相对两端分别与所述凸缘及所述外壳相接。

5.如权利要求1所述的大豆播种装置,其特征在于:所述出料管朝向所述固定块的一侧设有滑轨,所述固定块上相应设有滑道,所述滑轨滑动地装设于所述滑道上,以对所述出料管的运动导向。

6.如权利要求1所述的大豆播种装置,其特征在于:所述滑轨与所述滑道其中之一设为凸轨,另一设为与所述凸轨配合的凹槽,所述凸轨滑动地收容于所述凹槽内。

7.如权利要求6所述的大豆播种装置,其特征在于:所述凹槽为燕尾槽,所述凸轨为与所述凹槽配合使用的燕尾型凸块。

8.如权利要求1所述的大豆播种装置,其特征在于:每一播土片为平面三角片状,若干平面三角片状的播土片在聚拢时共同形成倒锥形结构。

9.如权利要求1所述的大豆播种装置,其特征在于:所述移动件上凸设有一限位块,所述限位块收容于所述收容空间内,所述移动件位于所述第二位置时,所述限位块与所述外壳的内壁相抵。
