专利号: 2017111659586
申请人: 湖南天下洞庭粮油实业有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-04-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

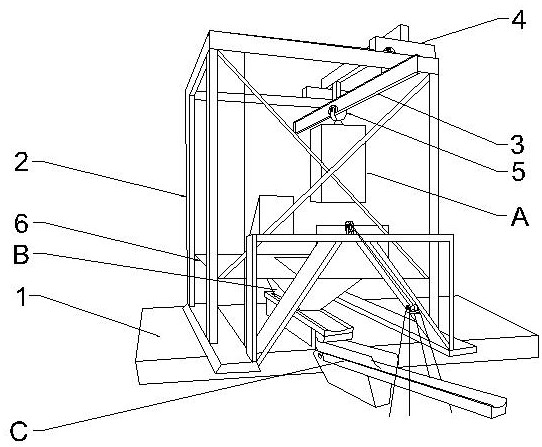

1.码头卸粮中转系统,其特征在于:它包括有浮体(1),浮体(1)顶部安装有卸粮架(2),卸粮架(2)顶部安装有两条平行的导轨,每条导轨上活动安装有一个滑动座(4),两个滑动座(4)顶部之间通过顶梁连接,顶梁底部通过连接梁连接有吊轨(3),吊轨(3)上活动安装有吸粮滑座(5),吸粮滑座(5)底部吊装有吸粮组件(A);卸粮架(2)下部设有接粮平台(6),接粮平台(6)上设有分选组件(B),分选组件(B)下方设有中转组件(C);所述的吸粮组件(A)包括有除尘架(A1),除尘架(A1)顶部通过钢丝拉绳吊装在吸粮滑座(5)上,除尘架(A1)底部一端设有连接柱(A2),连接柱(A2)底部安装有除尘板(A3),除尘板(A3)顶部设有吸尘罩(A4),吸尘罩(A4)顶部设有吸尘管(A5),吸尘管(A5)与安装在除尘架(A1)顶部的抽风机(A6)相连接,抽风机(A6)出口连接集尘箱,除尘板(A3)边缘处通过轴承安装有吸尘环,吸尘环下部设有清扫刮片(A9),清扫刮片(A9)为多条,其顶部固定在吸尘环边缘处,清扫刮片(A9)底部自然下垂与粮食接触,吸尘环顶部设有动力环(A10),动力环(A10)外环面上设有动力齿牙;除尘架(A1)底部另一端设有吸粮管(A7),吸粮管(A7)底部设有吸粮泵(A8),吸粮管(A7)出口延伸至分选组件(B)上方,吸粮管(A7)与连接柱(A2)之间的除尘架(A1)底部设有动力电机(A11),动力电机(A11)的传动轴上安装有动力齿轮(A12),动力齿轮(A12)与动力齿牙相啮合;

分选组件(B)包括有集粮斗(B1)、中转输送带(B10),其中,接粮平台(6)上设有上下贯穿的集粮口,集粮斗(B1)安装在集粮口内,吸粮管(A7)出口倾斜安装在集粮斗(B1)上方,集粮斗(B1)呈上大下小的梯形,集粮斗(B1)底部为出口,出口下方设有中转输送带(B10),中转输送带(B10)输出端设有中转组件(C),集粮斗(B1)正对吸粮管(A7)出口的侧壁上均匀分布有筛孔(B3),筛孔(B3)外侧的集粮斗(B1)上设有集尘罩(B4),集尘罩(B4)底部设有倾斜的导尘面(B5),导尘面(B5)较低一端设有尘屑输出槽(B6);筛孔(B3)一侧的集粮斗(B1)顶部安装有吸尘罩(B7),吸尘罩(B7)的吸尘口正对吸粮管(A7)出口与集粮斗(B1)入口之间,吸尘罩(B7)上设有抽风机,抽风机上连接有降尘管(B8),降尘管(B8)出口处连接有降尘布筒(B9),降尘布筒(B9)与尘屑输出槽(B6)相连接,尘屑输出槽(B6)出口处设有杂质收集箱;

中转组件(C)包括有固定支架(C1)、吊装台架(C2),其中,固定支架(C1)固定在中转输送带(B10)输出端的浮体(1)上,固定支架(C1)顶部设有长方形的吊装台架(C2),吊装台架(C2)长度方向一端活动铰接有爬梯(C3),吊装台架(C2)中部安装有动力座(C4),动力座(C4)上安装有卷扬机(C5),固定支架(C1)底部设有中转架(C6),中转架(C6)一端铰接在中转输送带(B10)输出端下方的浮体(1)上,中转架(C6)另一端设有吊座,卷扬机(C5)上绕卷有吊绳(C11),吊绳(C11)与吊座连接;中转架(C6)上安装有输出传送带(C7);输出传送带(C7)的输入端位于中转输送带(B10)输出端下方,动力座(C4)上方设有遮雨罩(C8),遮雨罩(C8)一端通过支撑臂(C9)固定在吊装台架(C2)上,遮雨罩(C8)另一端悬空延伸至输出传送带(C7)上方;吊装台架(C2)长度方向另一端安装有电线支架(C10),电线支架(C10)上连接有电源导线,电源导线与卷扬机(C5)连接供电。
