专利号: 2017111545509
申请人: 王亚飞
专利类型:发明专利
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

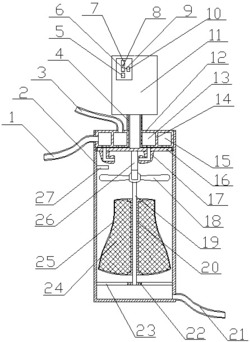

1.一种水产养殖营养液混合调配装置,其特征是:由主体装置、混合装置和控制装置组成,主体装置由第一进液管、混合筒、第二进液管、支撑套、中空环、第二存液腔、分隔环、第一存液腔、出液管和支撑杆组成,中空环可拆卸的置于混合筒一端内壁上,分隔环置于中空环内,且将中空环分隔为第一存液腔和第二存液腔,所述中空环底部分别开有两个通孔,且分别和第一存液腔、第二存液腔相对应,第一进液管一端置于第一存液腔内,另一端依次穿过中空环和混合筒,第二进液管一端置于第二存液腔内,另一端穿过中空环顶端,所述第二进液管和中空环之间置有密封垫,支撑套一端置于中空环上,且和中空环内圈相对应,支撑杆置于混合筒内,且两端分别和混合筒内壁相连接,出液管一端置于混合筒上,且和混合筒相连通,所述出液管一端位于支撑杆的下方,混合装置由驱动电机、转动板、喷雾头、叶轮、连接杆、固定套、固定环、纤维网、固定框和固定杆组成,驱动电机置于支撑套另一端上,且电机轴一端依次穿过支撑套和中空环内圈置于混合箱内,转动板中部置于驱动电机的电机轴一端上,所述转动板为圆形板状结构,所述转动板上开有两个通孔,且分别和中空环上的两个通孔相对应,两个喷雾头分别置于转动板上,且分别和转动板上的两个通孔相对应,所述两个喷雾头相对,固定杆一端置于转动板上,叶轮置于固定杆另一端上,连接杆一端置于叶轮上,另一端通过固定环置于支撑杆中部,固定套套置于连接杆上,多个固定框等角度置于固定套外侧,所述固定框的上端窄,下端宽,且外侧为弧形,纤维网置于固定框上,控制装置由控制器、数据处理器、信号转换器、数据传输线、电源线、电源和湿度传感器组成,湿度传感器置于混合筒内壁上,且位于叶轮和喷雾头之间,信号转换器置于驱动电机的外壳上,且通过数据传输线和湿度传感器相连接,数据处理器置于驱动电机的外壳上,且通过数据传输线和信号转换器相连接,控制器置于驱动电机的外壳上,且分别通过数据传输线和数据处理器、驱动电机相连接,电源置于驱动电机的外壳上,且通过电源线和数据处理器相连接。

2.如权利要求1所述的一种水产养殖营养液混合调配装置,其特征在于所述第一进液管和中空环、混合筒之间置有密封垫。

3.如权利要求1所述的一种水产养殖营养液混合调配装置,其特征在于所述喷雾头喷雾口向上倾斜。

4.如权利要求1所述的一种水产养殖营养液混合调配装置,其特征在于所述固定杆为Z型。

5.如权利要求4所述的一种水产养殖营养液混合调配装置,其特征在于所述固定杆一端和转动板偏心,所述固定杆另一端和转动板同轴。

6.如权利要求1所述的一种水产养殖营养液混合调配装置,其特征在于所述纤维网为波浪形,所述纤维网由尼龙材料制成,所述纤维网上置有Z型纹路。

7.一种自适应喷雾头间歇式喷雾的转速调整方法,其特征在于,包括以下步骤:

A、所述湿度传感器读取叶轮和喷雾头之间的湿度检测数据信息;

B、所述信号转换器将所述湿度传感器检测到的数据转换后,发送给与自身建立了通信连接的数据处理器,所述数据处理器根据判断规则进行数据判断,并且和所述控制器之间进行数据交互,所述湿度检测数据根据所述判断规则验证通过,执行步骤C;

C、所述电机控制器接收所述控制器发送的执行指令,并控制所述驱动电机的转速进行调整,使转速适应于喷雾头间歇式喷雾,并且将所述驱动电机的转速通过控制器传输给数据处理器进行结果反馈。

8.根据权利要求7所述的一种自适应喷雾头间歇式喷雾的转速调整方法,其特征在于所述判断规则为,所述驱动电机的初始转速为3000r/min,所述湿度传感器的检测数值大于

80﹪时,所述数据处理器发出所述驱动电机转速增加1000r/min的执行指令,所述湿度传感器检测到的湿度小于80﹪时,所述数据处理器发出所述驱动电机转速减少1000r/min的执行指令。
