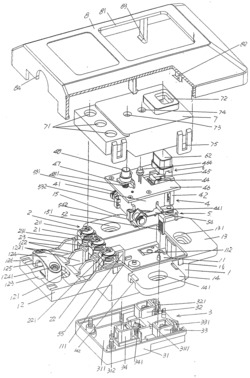

1.一种壁装式手动操作开关，其特征在于包括具有一操作机构容纳腔(11)的一基座(1)并且该基座(1)还有一基座左固定翼(12)、一基座右固定翼(13)、一基座前固定翼(14)和一基座后固定翼(15)，基座左固定翼(12)位于操作机构容纳腔(11)的左侧，基座右固定翼(13)位于操作机构容纳腔(11)的右侧，基座前固定翼(14)位于操作机构容纳腔(11)的前侧，基座后固定翼(15)位于操作机构容纳腔(11)的后侧；一引入电源接线机构(2)，该引入电源接线机构(2)设置在所述的基座左固定翼(12)上；一引出电源接线机构(3)，该引出电源接线机构(3)在对应于所述操作机构容纳腔(11)的位置与所述基座(1)的底部固定；一电路断开手动操作机构(4)和一触头机构(5)，电路断开手动操作机构(4)设置在所述操作机构容纳腔(11)内并且与触头机构(5)相配合，而触头机构(5)同样容纳在操作机构容纳腔(11)内并且与所述的引入电源接线机构(2)以及所述的引出电源接线机构(3)电气连接；一电路接通手动操作机构(6)，该电路接通手动操作机构(6)与所述的电路断开手动操作机构(4)相配合；一端盖(7)，该端盖(7)在对应于所述操作机构容纳腔(11)的上方的位置与所述的基座(1)固定，藉由该端盖(7)对所述电路断开手动操作机构(4)蔽护；一护饰盖(8)，该护饰盖(8)在对应于所述基座(1)的上方的位置与基座(1)固定，在该护饰盖(8)上并且在对应于所述端盖(7)的位置开设有一端盖让位腔(81)，端盖(7)与该端盖让位腔(81)相配合，所述电路接通手动操作机构(6)探出端盖(7)。

2.根据权利要求1所述的壁装式手动操作开关，其特征在于在所述基座(1)的操作机构容纳腔(11)的腔底壁上并且位于腔底壁的左端的居中位置开设有一接地插脚孔(111)，而在腔底壁的右端开设有彼此前后对应的一对静插脚孔(112)，所述的触头机构(5)穿过接地插脚孔(111)以及一对静插脚孔(112)与所述引出电源接线机构(3)电气连接，在所述的基座左固定翼(12)朝向上的一侧的中部间隔构成有一组电源进线隔离板(122)，各两相邻的电源进线隔离板(122)之间的空间构成为电源线引入腔(1221)，所述的引入电源接线机构(2)对应于电源线引入腔(1221)的右侧，在所述的端盖(7)上开设有电源进线端子螺钉操作让位孔(71)、电路接通手动操作按钮孔(72)、电路断开手动操作按钮孔(73)和显示灯孔(74)，电源进线端子螺钉操作让位孔(71)位于端盖(7)的左端并且与所述的引入电源接线机构(2)相对应，电路接通手动操作按钮孔(72)位于端盖(7)的右端，电路断开手动操作按钮孔(73)和显示灯孔(74)以彼此左右对应的状态位于电源接线端子螺钉操作让位孔(71)与电路接通手动操作按钮孔(72)之间，所述的电路断开手动操作机构(4)探出所述的电路断开手动操作按钮孔(73)以及显示灯孔(74)，所述的电路接通手动操作机构(6)探出所述的电路接通手动操作按钮孔(72)，所述的护饰盖(8)同时与所述的基座前固定翼(14)以及基座后固定翼(15)固定。

3.根据权利要求1或2所述的壁装式手动操作开关，其特征在于在所述的基座左固定翼(12)上开设有一左固定翼安装固定孔(121)，在所述的基座右固定翼(13)上开设有一右固定翼安装固定孔(131)，在所述的基座前固定翼(14)上开设有一前固定翼安装固定孔(141)，在所述的基座后固定翼(15)上开设有一后固定翼安装固定孔(151)。

4.根据权利要求2所述的壁装式手动操作开关，其特征在于在所述基座(1)的基座前侧壁和基座后侧壁上各构成有一对端盖卡钩(16)，而在所述端盖(7)的端盖前侧壁和端盖后侧壁上并且在对应于一对端盖卡钩(16)的位置各构成有一对端盖定位卡脚(75)，藉由该对端盖定位卡脚(75)与一对端盖卡钩(16)的配合而使端盖(7)与基座(1)固定并且处于对设置在所述操作机构容纳腔(11)内的所述电路断开手动操作机构(4)蔽护的状态；所述的引入电源接线机构(2)包括火线进线接线柱(21)、零线进线接线柱(22)和地线进线接线柱(23)，该火线进线接线柱(21)、零线进线接线柱(22)和地线进线接线柱(23)在对应于所述电源线引入腔(1221)的右侧的位置嵌置在所述的基座左固定翼(12)上，并且在火线进线接线柱(21)上配设有一火线进线端子定位螺钉(211)，在零线进线接线柱(22)上配设有一零线进线端子定位螺钉(221)，而在地线进线接线柱(23)上配设有一地线进线端子定位螺钉(231)，所述的电源进线端子螺钉操作让位孔(71)的数量有三个并且分别对应于所述的火线进线端子定位螺钉(211)、零线进线端子定位螺钉(221)和地线进线端子定位螺钉(231)；

所述的引出电源接线机构(3)包括底盖(31)、火线出线接线柱(32)、零线出线接线柱(33)和地线出线接线柱(34)，底盖(31)在对应于所述操作机构容纳腔(11)的位置与所述基座(1)的底部固定，该底盖(31)朝向上的一侧构成有一底盖腔(311)，在该底盖腔(311)的右端的居中位置以并行于底盖(31)的长边方向的状态构成有一接线柱绝缘隔离凸台(3111)，火线出线接线柱(32)嵌置在底盖腔(311)的右端后侧并且配设有一火线出线端子定位螺钉(321)，零线出线接线柱(33)嵌置在底盖腔(311)的右端前侧并且配设有一零线出线端子定位螺钉(331)，地线出线接线柱(34)在对应于所述接线柱绝缘隔离凸台(3111)的左端的位置嵌置在底盖腔(311)内并且配设有一地线出线端子定位螺钉(341)，其中，所述火线出线接线柱(32)与零线出线接线柱(33)之间由所述接线柱绝缘隔离凸台(3111)的右端隔离；所述的触头机构(5)与所述的火线进线接线柱(21)、零线进线接线柱(22)以及地线进线接线柱(23)电气连接，并且还与所述的火线出线接线柱(32)、零线出线接线柱(33)以及地线出线接线柱(34)电气连接；在所述基座前固定翼(14)的左端和右端并且朝向下的一侧各构成有一护饰盖前卡脚嵌槽(142)，而在所述基座后固定翼(15)的左端和右端并且朝向下的一侧各构成有一护饰盖后卡脚嵌槽，在所述护饰盖(8)朝向下的一侧的前方并且在对应于护饰盖前卡脚嵌槽(142)的位置构成有护饰盖前卡脚(82)，而在对应于所述护饰盖后卡脚嵌槽的位置构成有护饰盖后卡脚(83)，护饰盖前卡脚(82)与护饰盖前卡脚嵌槽(142)嵌配，而护饰盖后卡脚(83)与所述的护饰盖后卡脚嵌槽嵌配；所述的电路接通手动操作机构(6)上下移动地与所述电路断开手动操作机构(4)相配合。

5.根据权利要求4所述的壁装式手动操作开关，其特征在于所述的电路断开手动操作机构(4)包括脱扣支架座(41)、推杆座(42)、脱扣支架(43)、摆臂(44)、摇臂(45)、定位盖板(46)、按钮顶板(47)和电路断开手动操作按钮(48)，脱扣支架座(41)设置在所述的操作机构容纳腔(11)内，该脱扣支架座(41)具有一脱扣支架腔(411)和一摆臂腔(412)，摆臂腔(412)位于脱扣支架腔(411)的右侧并且与脱扣支架腔(411)相通，在脱扣支架座(41)的脱扣支架座前侧壁上并且在对应于摆臂腔(412)的位置开设有一摆臂前轴头槽(413)，而在脱扣支架座(41)的脱扣支架座后侧壁上并且在对应于摆臂前轴头槽(413)的位置开设有一摆臂后轴头槽(414)，藉由摆臂前轴头槽(413)以及摆臂后轴头槽(414)使摆臂腔(412)与外界相通，推杆座(42)与脱扣支架座(41)的右端固定，该推杆座(42)具有一推杆滑动腔(421)，该推杆滑动腔(421)与所述的摆臂腔(412)相对应并且相通，在推杆座(42)的推杆座前侧壁上开设有一摇臂前轴头支承孔(422)，而在推杆座(42)的推杆座后侧壁上并且在对应于摇臂前轴头支承孔(422)的位置开设有一摇臂后轴头支承孔(423)，在推杆座(42)的推杆座前侧壁上并且位于摇臂前轴头支承孔(422)的右侧的位置以及在推杆座(42)的推杆座后侧壁上并且位于摇臂后轴头支承孔(423)的右侧的位置各开设有一导块滑槽(424)，脱扣支架(43)设置在所述的脱扣支架腔(411)内，该脱扣支架(43)由脱扣支架底板(431)、脱扣支架左臂(432)、脱扣支架右臂(433)、拉杆(434)和拉杆弹簧(435)组成，脱扣支架左臂(432)由脱扣支架底板(431)的左侧中部向上折展构成，在该脱扣支架左臂(432)的高度方向的中部开设有一左臂拉杆头孔(4321)，而在脱扣支架左臂(432)的高度方向的上部并且在背对脱扣支架右臂(433)的一侧构成有一顶板滑槽(4322)，该顶板滑槽(4322)具有一左槽口(43221)，脱扣支架右臂(433)由脱扣支架底板(431)的右侧中部向上折展构成，该脱扣支架右臂(433)与所述脱扣支架左臂(432)相对应，并且在该脱扣支架右臂(433)的高度方向的中部开设有一拉杆支承孔(4331)，该拉杆支承孔(4331)与所述的左臂拉杆头孔(4321)相对应，拉杆(434)在对应于拉杆支承孔(4331)的位置以水平卧置状态移动地支承在脱扣支架右臂(433)上，在该拉杆(434)的左端构成有一左拉杆头(4341)，该左拉杆头(4341)伸展到左臂拉杆头孔(4321)的左侧并且构成有一拉杆头左颈(43411)，拉杆(434)的右端构成有一右拉杆头(4342)，该右拉相去头(4342)伸展到拉杆支承孔(4331)的右侧并且构成有一拉杆头右颈(43421)，该拉杆头右颈(43421)与摆臂(44)相配合，其中，在所述的拉杆(434)上并且在对应于所述脱扣支架右臂(432)的左侧的位置设置有一拉杆限位卡环(4343)，拉杆弹簧(35)套置在拉杆(434)上，该拉杆弹簧(435)的左端支承在所述脱扣支架左臂(432)朝向所述脱扣支架右臂(433)的一侧，而拉相去弹簧(435)的右端支承在构成于推杆(434)上的拉杆台阶(4344)上，摆臂(44)设置在所述的摆臂腔(412)内，该摆臂(44)的基部前侧具有一摆臂前轴头(441)，而摆臂(44)的基部后侧具有一摆臂后轴头(442)，摆臂前轴头(441)途经所述摆臂前轴头槽(413)伸展到摆臂腔(412)外并且与所述的触头机构(5)相配合，摆臂后轴头(442)途经所述摆臂后轴头槽(414)伸展到摆臂腔(412)外并且同样与所述的触头机构(5)相配合，在摆臂(44)上并且在对应于所述右拉杆头(4342)的位置开设有拉杆头右颈配合槽(443)，所述的拉杆头右颈(43421)与该拉杆头右颈配合槽(443)相配合，摇臂(45)与摆臂(44)相配合并且在摇臂(45)朝向所述电路接通手动操作机构(6)的一端构成有一摇臂头(451)，在摇臂(45)的前侧中部延伸有一摇臂前轴头(452)，而在摇臂(45)的后侧中部延伸有一摇臂后轴头(453)，摇臂前轴头(452)枢置在所述的摇臂前轴头支承孔(422)上，而摇臂后轴头(453)枢置在所述的摇臂后轴头支承孔(423)上，定位盖板(46)设置在脱扣支架座(41)的上部，在该定位盖板(46)的右端的中部开设有一推杆座让位腔(461)，该推杆座让位腔(461)与所述推杆滑动腔(421)的上方相对应，而在定位盖板(46)的左端并且在对应于按钮顶板(47)的位置开设有一按钮顶板滑槽(462)，按钮顶板(47)与按钮顶板滑槽(462)滑动配合，在该按钮顶板(47)的下端构成有一对拉杆头致动爪(471)，该对拉杆头致动爪(471)之间的空间构成为拉杆头左颈配合槽(472)，该拉杆头左颈配合槽(472)与所述的拉杆头左颈(43411)相配合，在一对推杆头致动爪(471)的左侧上部各构成有一脱扣脚(473)，该脱扣脚(473)与所述顶板滑槽(4322)的左槽口(43221)相配合，按钮顶板(47)的上端构成有顶板水平折弯部(474)，该顶板水平折弯部(474)位于所述定位盖板(46)的上方，电路断开手动操作按钮(48)设置在顶板水平折弯部(474)上并且探出所述电路断开手动操作按钮孔(73)，在该电路断开手动操作按钮(48)上并且在对应于所述定位盖板(46)与按钮顶板(47)之间的位置设置有一回位弹簧(481)，该回位弹簧(481)的上端定位在电路断开手动操作按钮(48)上，而下端支承在定位盖板(46)上，所述的电路接通手动操作机构(6)设置在所述推杆滑动腔(421)内并且与所述的导块滑槽(424)滑动配合，该电路接通手动操作机构(6)还与所述的摇臂头(451)相配合，所述的电路接通手动操作按钮孔(72)与所述的推杆座让位腔(461)相对应。

6.根据权利要求5所述的壁装式手动操作开关，其特征在于在所述脱扣支架座(41)的脱扣支架座左侧壁的上沿构成有一对定位盖板定位销(415)，在所述推杆座(42)的推杆座前侧壁以及推杆座后侧壁上并且背对所述推杆滑动腔(421)的一侧的上部各构成有一定位盖板限位嵌槽(425)，在所述定位盖板(46)的左端并且在对应于一对定位盖板定位销(415)的位置开设有一对定位盖板定位销孔(463)，一对定位盖板定位销(415)与一对定位盖板定位销孔(463)相配合，定位盖板(46)的右端的所述推杆座让位腔(461)的前后腔壁与所述定位盖板限位嵌槽(425)嵌配。

7.根据权利要求5所述的壁装式手动操作开关，其特征在于在所述脱扣支架座(41)的脱扣支架座前侧壁上延伸有一动触片前支承轴(416)，而在脱扣支架座(41)的脱扣支架座后侧壁上并且在对应于动触片前支承轴(416)的位置延伸有一动触片后支承轴(417)，在动触片前支承轴(416)的末端设置有一前弹簧(4161)，该前弹簧(4161)由卡设在动触片前支承轴(416)上的前弹簧限位卡簧(4162)限定，在动触片后支承轴(417)的末端设置有一后弹簧(4171)，该后弹簧(4171)由卡设在动触片后支承轴(417)上的后弹簧限位卡簧(4172)限定；所述的触头机构(5)包括位于所述操作机构容纳腔(11)内的第一静插脚(51)、第二静插脚(52)、第一动触片(53)、第二动触片(54)和接地插脚(55)，第一静插脚(51)对应于所述脱扣支架座(41)的后侧并且在穿过所述的一对静插脚孔(112)中的其中一个静插脚孔后与所述的火线出线接线柱(32)电气插嵌连接，在该第一静插脚(51)朝向第一动触片(53)的一侧固定有一第一静触头(511)，第二静插脚(52)对应于所述电磁脱扣器基座的前侧并且在穿过所述的一对静插脚孔(112)中的另一个静插脚孔后与所述的零线出线接线柱(33)电气插嵌连接，在该第二静插脚(52)朝向第二动触片(54)的一侧固定有一第二静触头(521)，第一动触片(53)位于所述脱扣支架座(41)的后侧，在该第一动触片(53)的左端构成有一第一动触片支承座(531)，该第一动触片支承座(531)套置在所述的动触片后支承轴(417)上并且与第一动触片导电连接板(532)电气连接，而该第一动触片导电连接板(532)设置在动触片后支承轴(417)上并且通过火线软连接线与所述的火线进线接线柱(21)电气连接，第一动触片(53)的右端构成为自由端并且在朝向所述第一静插脚(51)的一侧固定有一第一动触头(533)，该第一动触头(533)对应于所述第一静触头(511)的上方，第二动触片(54)位于所述脱扣支架座(41)的前侧，在该第二动触片(54)的左端构成有一第二动触片支承座(541)，该第二动触片支承座(541)套置在所述的动触片前支承轴(416)上并且与第二动触片导电连接板(542)电气连接，而该第二动触片导电连接板(542)设置在动触片前支承轴(416)上并且通过零线软连接线与所述的零线进线接线柱(22)电气连接，第二动触片(54)的右端构成为自由端并且在朝向所述第二静插脚(52)的一侧固定有一第二动触头(543)，该第二动触头(543)对应于所述第二静触头(521)的上方，所述的摆臂后轴头(442)对应于所述第一动触片(53)的上方并且与第一动触片(53)接触，所述的摆臂前轴头(441)对应于所述第二动触片(54)的上方并且与第二动触片(54)接触，接地插脚(55)在穿过所述的接地插脚孔(111)后与所述的地线出线接线柱(34)电气插嵌连接，所述的后弹簧(4171)位于所述的第一动触片支承座(531)与所述的后弹簧限位卡簧(4172)之间，所述的前弹簧(4161)位于所述的第二动触片支承座(541)与所述的前弹簧限位卡簧(4162)之间，其中：在所述脱扣支架座(41)的脱扣支架座前侧壁上并且在对应于所述动触片前支承轴(416)的上方的位置延伸有一前扭簧脚抵挡凸缘(418)，而在脱扣支架座后侧壁上并且在对应于所述动触片后支承轴(417)的上方的位置延伸有一后扭簧脚抵挡凸缘，在动触片支承轴(417)上还套置有一后扭簧(4173)，该后扭簧(4173)的后扭簧第一扭簧脚(41731)抵挡在所述的后扭簧脚抵挡凸缘上，而后扭簧(4173)的后扭簧第二扭簧脚(41732)抵挡在所述第一动触片(53)的中部朝向下的一侧，在动触片前支承轴(416)上还套置有一前扭簧(4163)，该前扭簧(4163)的前扭簧第一扭簧脚(41631)抵挡在所述的前扭簧脚抵挡凸缘(418)上，而前扭簧(4163)的前扭簧第二扭簧脚(41632)抵挡在所述的第二动触片(54)的中部朝向下的一侧。

8.根据权利要求5所述的壁装式手动操作开关，其特征在于所述的电路接通手动操作机构(6)包括一推杆(61)、一电路接通按钮(62)和一对推杆复位弹簧(63)，一对推杆复位弹簧(63)在对应于所述导块滑槽(424)的位置支承在所述推杆座(42)的底部，推杆(61)设置在所述的推杆滑动腔(421)内，推杆(61)的底部支承在一对推杆复位弹簧(63)上，并且与所述的推杆座让位腔(461)相对应，在该推杆(61)的推杆前侧壁以及推杆后侧壁上各构成有一对推杆滑动导块(611)，该对推杆滑动导块(611)探入所述的导块滑槽(424)内并且与导块滑槽(424)滑动配合，在推杆(61)朝向所述摇臂(45)的一侧构成有一摇臂头腔(612)，所述的摇臂头(451)探入该摇臂头腔(612)内，在推杆(61)的上端固定有一电路接通按钮固定座(613)，电路接通按钮(62)固定在该电路接通按钮固定座(613)上并且探入所述电路接通手动操作按钮孔(72)。

9.根据权利要求8所述的壁装式手动操作开关，其特征在于在所述推杆(61)的摇臂头腔(612)的右腔壁上并且在对应于所述摇臂头(451)的位置开设有一摇臂头探入孔(6121)，摇臂头(451)探入该摇臂头探入孔(6121)内。

10.根据权利要求1所述的壁装式手动操作开关，其特征在于在所述基座左固定翼(12)的左端朝向上的一侧构成有一横截面形状呈半圆弧形的固定翼进线导槽(123)，并且在对应于该固定翼进线导槽(123)的位置以腾空于基座左固定翼(12)的上方的状态设置有压线板(124)，该压线板(124)的两端各配设有一压线板固定螺钉(1241)，该压线板固定螺钉(1241)与构成于基座左固定翼(12)上的螺钉座(125)固定，在所述护饰盖(8)的左端并且在对应于所述固定翼进线导槽(123)的位置开设有一半圆弧形的护饰盖导线腔(84)，在基座左固定翼(12)的左端并且在对应于所述固定翼进线导槽(123)的两侧的位置各构成有一撬盖引导凹坑(126)。
