专利号: 2017111133814
申请人: 邵东智能制造技术研究院有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-02-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

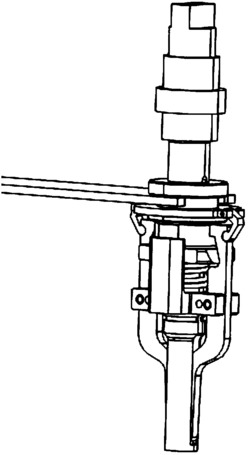

1. 一种打火机出气阀针进出气夹持装置,其特征在于,包括导气轴,导向环,拨力板,套 环,挂钩板,夹持臂,弹簧,卡装块和销轴,所述导气轴固定在机架上,卡装块,弹簧与导向环 均套装在导气轴上,卡装块固定在导气轴上,导向环可以沿导气轴轴向滑动,弹簧位于卡装 块与导向环之间,夹持臂铰接于卡装块上,在导气轴的两侧呈对称分布,套环固定在导向环上,挂钩板铰接在套环上,拨力板卡装在导向环上;所述的夹持 臂右上部开有一斜槽孔,斜槽孔所在斜面与水平方向的夹角为76度,夹持臂下部呈倒钩状, 左上部开有半圆形通孔;所述的导向 环的下部双侧面为与斜槽孔配合的斜切面,所述的斜切面与水平方向的夹角为76度;所述挂钩板 的头部为半圆状,用以卡装在所述夹持臂的圆形通孔上;所 述导向环下部双侧面的斜切面与两个夹持臂右上部的斜槽面始终保持贴合。
