专利号: 2017110871197
申请人: 嘉兴恒益安全服务股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-10-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

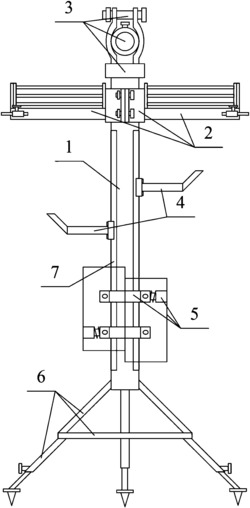

1.一种农业大棚植物支撑杆,其特征在于,该农业大棚植物支撑杆,包括支撑杆主体(1),放置网架结构(2),缠绕横杆结构(3),拖网结构(4),防护档网结构(5),支撑底座结构(6)和长孔(7),所述的放置网架结构(2)固定在支撑杆主体(1)的上部;所述的缠绕横杆结构(3)焊接在支撑杆主体(1)的顶部;所述的拖网结构(4)螺栓安装在长孔(7)内;所述的防护档网结构(5)固定在支撑杆主体(1)的下部;所述的支撑底座结构(6)安装在长孔(7)的下部;所述的长孔(7)分别开设在支撑杆主体(1)的左右两端;所述的放置网架结构(2)包括第一固定板(21),第二固定板(22),连接板(23),连接螺栓(24),连接螺母(25),放置网(26),焊接杆(27),防护横杆(28),空心管(29),插杆(210)和第一固定螺栓(211),所述的连接板(23)分别焊接在第一固定板(21)和第二固定板(22)内侧的前后两部;所述的连接螺栓(24)穿过连接板(23)与连接螺母(25)连接;所述的放置网(26)分别焊接在第一固定板(21)和第二固定板(22)外壁的下部;所述的焊接杆(27)分别焊接在放置网(26)上表面的四周;所述的空心管(29)分别焊接在放置网(26)正表面的左右两侧;所述的插杆(210)插接在空心管(29)内;所述的第一固定螺栓(211)螺纹连接在空心管(29)的顶部;所述的缠绕横杆结构(3)包括底座主体(31),凹槽(32),插接孔(33),紧固板(34),插接柱(35),紧固螺栓(36),紧固螺母(37)和缠绕管(38),所述的凹槽(32)开设在底座主体(31)的上表面;所述的插接孔(33)分别开设在凹槽(32)内部的左右两侧;所述的紧固板(34)通过插接柱(35)插接在插接孔(33)内;所述的紧固螺栓(36)穿过紧固板(34)与紧固螺母(37)螺纹连接;所述的拖网结构(4)包括安装长块(41),存放网(42),安装板(43),防护板(44),反光贴(45)和涂色板(46),所述的存放网(42)焊接在安装长块(41)的右端;所述的安装长块(41)焊接在存放网(42)的正表面;所述的防护板(44)分别焊接在安装长块(41)和存放网(42)的右端;所述的反光贴(45)和涂色板(46)分别粘贴在防护板(44)的右表面;所述的防护档网结构(5)包括抱箍(51),安装螺栓(52),伸缩杆(53),套接管(54),第二固定螺栓(55)和防护网罩(56),所述的抱箍(51)通过安装螺栓(52)安装在伸缩杆(53)的内侧;所述的伸缩杆(53)插接在套接管(54)的内侧;所述的第二固定螺栓(55)螺纹连接在伸缩杆(53)和套接管(54)的连接处;

所述的防护网罩(56)焊接在套接管(54)的外壁上;所述的支撑底座结构(6)包括连接环(61),固定杆(62),套管(63),延伸杆(64),第三固定螺栓(65),焊接盘(66)和固定锥(67),所述的固定杆(62)分别焊接在连接环(61)顶部的四周;所述的延伸杆(64)的上端分别焊接在连接环(61)的下端,下端套接在延伸杆(64)的上部;所述的第三固定螺栓(65)螺纹连接在套管(63)和延伸杆(64)的连接处;所述的固定锥(67)通过焊接盘(66)焊接在延伸杆(64)的底部。

2.如权利要求1所述的农业大棚植物支撑杆,其特征在于,所述的放置网(26)具体采用不锈钢网,所述的放置网(26)设置有多个。

3.如权利要求1所述的农业大棚植物支撑杆,其特征在于,所述的防护横杆(28)具体采用不锈钢杆,所述的防护横杆(28)设置有多个,所述的防护横杆(28)焊接在焊接杆(27)与焊接杆(27)之间。

4.如权利要求1所述的农业大棚植物支撑杆,其特征在于,所述的缠绕管(38)具体采用不锈钢杆,所述的紧固板(34)与支撑杆主体(1)正对设置,所述的缠绕管(38)固定在紧固板(34)与紧固板(34)之间。

5.如权利要求1所述的农业大棚植物支撑杆,其特征在于,所述的紧固板(34)设置有多个,所述的紧固板(34)的中间部位设置为半圆状,所述的紧固板(34)中间部位的内侧上设置有一字防滑纹。

6.如权利要求1所述的农业大棚植物支撑杆,其特征在于,所述的存放网(42)具体采用铝合金网,所述的存放网(42)通过安装板(43)螺栓安装在长孔(7)上。

7.如权利要求1所述的农业大棚植物支撑杆,其特征在于,所述的防护板(44)的左下部与安装长块(41)的右端呈100度-150度。

8.如权利要求1所述的农业大棚植物支撑杆,其特征在于,所述的涂色板(46)具体采用木板,所述的涂色板(46)上涂抹有红色和颜色过深的染料。

9.如权利要求1所述的农业大棚植物支撑杆,其特征在于,所述的防护网罩(56)设置为半圆状,所述的防护网罩(56)与支撑杆主体(1)正对设置。

10.如权利要求1所述的农业大棚植物支撑杆,其特征在于,所述的伸缩杆(53)和套接管(54)相适配,并通过第二固定螺栓(55)固定住。
