专利号: 2017110793944
申请人: 北部湾大学
专利类型:发明专利
专利状态:已下证
更新日期:2025-12-22
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种便于调节的计算机摄像装置,包括摄像头本体(17),其特征在于:还包括支座(3)、横座(10)和调节机构,所述支座(3)包括外层座和与外层座一体成型的内层座,外层座的竖直方向上设有滑槽(4),所述内层座内安装有滑杆(5),所述滑杆(5)与所述滑槽(4)相对应、且在滑杆(5)上设有可沿滑杆(5)上下滑动的滑座(6),所述滑座(6)的底端连接有支撑弹簧(8),所述支撑弹簧(8)的一端连接在滑座(6)的底部、其另一端固定在滑杆(5)的底部;

所述横座(10)通过调节机构可活动安装在支座(3)上,横座(10)的一侧通过紧固件(16)固定所述摄像头本体(17)、其另一侧安装有圆筒(9),所述圆筒(9)的一端固定在横座(10)上、其另一端穿入滑槽(4)后与所述滑座(6)相连接;所述调节机构包括调节件和安装在横座(10)内的操作件,所述调节件安装在圆筒(9)内、并与操作件连接;

所述操作件包括两根相互分离且同直线设置的压杆(15),各压杆(15)的一端端部固定有轴承、其另一端穿出横座(10)的壳体后连接有一按压块(23);

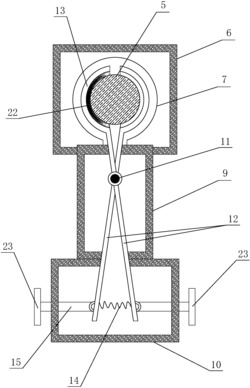

所述调节件包括压缩弹簧(14)、两根连杆(12)和两块夹片(13),每一根连杆(12)的一端端部穿入横座(10)内并与压杆(15)上的轴承连接、其另一端端部穿出圆筒(9)的壳体后对应与一夹片(13)连接,所述夹片(13)与连杆(12)一体成型且在连杆(12)的作用下自由夹持在滑杆(5)上,所述压缩弹簧(14)设置在横座(10)内并连接在两根连杆(12)之间,在两根连杆(12)的中部安装有一转轴(11);

所述支座(3)的底部通过固定块(2)连接有一内部中空且底部设有开口(18)的夹紧装置(1),在夹紧装置(1)内的两侧均设有2个以上的固定弹簧(19),所述固定弹簧(19)的一端固定在夹紧装置(1)内的壁体上、其另一端竖直安装有夹板(20);

所述夹片(13)呈半圆形结构,且在夹片(13)的内侧设置有与夹片(13)结构相匹配的防滑垫(22)。

2.根据权利要求1所述的便于调节的计算机摄像装置,其特征在于:在滑座(6)内安装有一限位环(7),所述限位环(7)环绕滑杆(5)的四周进行设置且所述夹片(13)设在限位环(7)内。

3.根据权利要求1所述的便于调节的计算机摄像装置,其特征在于:在夹板(20)的夹持端面上设置有一缓冲垫(21)。
