专利号: 2017109789492
申请人: 上海力阳道路加固科技股份有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-12-08
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

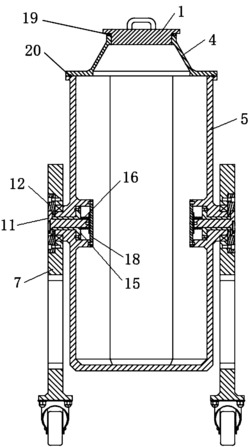

1.一种可循环使用的干粉砂浆储存装置,其特征在于,包括桶体和两个用于支撑所述桶体的支腿,所述桶体包括桶身和设置于所述桶身上方的桶盖,所述桶身的侧壁设置有用于与所述支腿连接的旋转支座,所述旋转支座具有向外突出的安装部,所述支腿上设置有安装孔,所述安装孔通过轴承与所述安装部连接,所述旋转支座和所述支腿之间设置有用于调节所述桶身和所述支腿的相对角度并锁定位置的弹性限位机构;

所述安装孔为阶梯孔,靠近所述桶身一侧的第一段的直径小于远离所述桶身一侧的第二段的直径,所述轴承安装于所述第一段;

所述旋转支座还具有向内延伸的容纳区域,所述容纳区域由旋转支座桶身内突出的环形突出部以及设置于环形突出部一端的盖板法兰构成,所述盖板法兰封装于环形突出部上;所述弹性限位机构包括限位插销、限位法兰、传力杆、弹簧和挡片,所述限位法兰固定于所述第二段,所述限位法兰具有多边形凹面;所述传力杆为T形,其杆端固定于所述容纳区域,其杆体向外延伸至所述多边形凹面并且设置有止脱片;所述限位插销具有匹配于所述多边形凹面的多边形端部,所述限位插销还具有由所述多边形端部延伸并且匹配于传力杆的中心通孔的多边形销身,所述多边形销身依次穿过所述限位法兰和所述传力杆并延伸至所述容纳区域,所述挡片设置于所述多边形销身的末端,所述弹簧套装于所述多边形销身并对所述限位插销施加向着所述桶身内侧的弹性拉力;

所述多边形端部上设置有拉环,所述拉环在使用时向外拉出,所述限位插销与限位法兰暂时分离,使桶身部分可绕着支腿进行转动。

2.根据权利要求1所述的可循环使用的干粉砂浆储存装置,其特征在于,所述桶身和所述桶盖之间设置有桶顶,所述桶身与所述桶顶之间以及所述桶盖与所述桶顶之间均设置有密封垫圈。

3.根据权利要求1所述的可循环使用的干粉砂浆储存装置,其特征在于,所述桶体为多边形,所述支腿为对称设置的两个,所述支腿的底部设置有两个万向滑轮。

4.根据权利要求1所述的可循环使用的干粉砂浆储存装置,其特征在于,所述桶身的外壁对称设置两个把手。

5.根据权利要求1所述的可循环使用的干粉砂浆储存装置,其特征在于,所述桶身的外壁对称设置有叉车用插槽,所述插槽沿水平方向延伸,所述插槽的上部和下部均设置有加强筋。

6.根据权利要求1所述的可循环使用的干粉砂浆储存装置,其特征在于,所述桶身的外壁设置有可视槽,所述可视槽上设置刻度线。

7.根据权利要求1所述的可循环使用的干粉砂浆储存装置,其特征在于,所述桶身的外壁设置有铭牌框,所述铭牌框包括固定于所述桶身上的铭牌架以及设置于所述铭牌架上的钢化玻璃,所述铭牌框的开口朝下,所述开口设置有软磁条。
