专利号: 2017109595745
申请人: 陈华应
专利类型:发明专利
专利状态:已下证
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

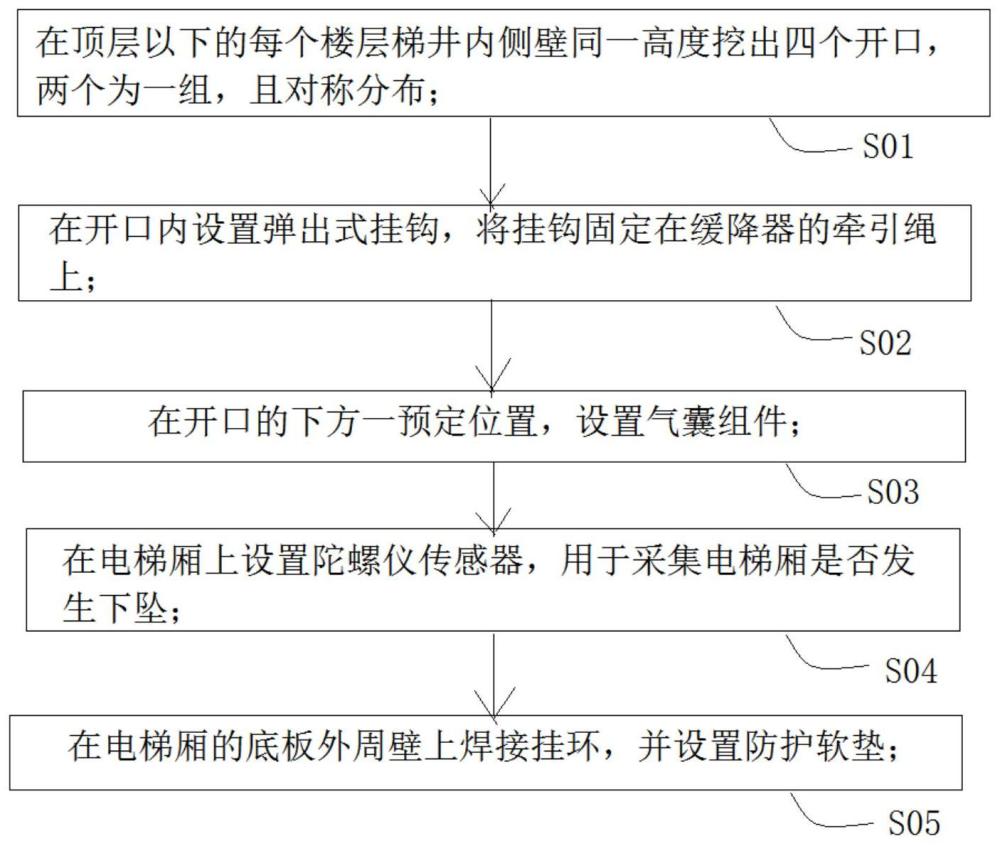

1.一种电梯防坠方法,其特征在于包括以下步骤: 步骤S01:在顶层以下的每个楼层梯井内侧壁同一高度挖出四个开口,两个为一组,且对称分布; 步骤S02:在开口内设置弹出式挂钩,将挂钩固定在缓降器的牵引绳上; 步骤S03:在开口的下方一预定位置,设置气囊组件; 步骤S04:在电梯厢上设置陀螺仪传感器,用于采集电梯厢是否发生下坠; 步骤S05:在电梯厢的底板外周壁上焊接挂环,并设置防护软垫; 当所述陀螺仪传感器检测到电梯厢下坠时,弹出式挂钩弹出,使所述挂环挂入所述弹出式挂钩,由缓降器进行缓降牵引;同时,气囊组件弹出气囊;

所述弹出式挂钩弹出和气囊组件弹出气囊的启动方式包括机械式启动和智能式启动:

所述机械式启动是直接根据设定的程序,控制对应楼层梯井内壁上的弹出式挂钩和气囊组件;所述智能式启动是根据陀螺仪传感器检测电梯厢是否停住,主动控制各楼层梯井内壁上的弹出式挂钩和气囊组件;

所述机械式启动包括: a、当电梯处于奇数层,在该奇数层以下的偶数层梯井内壁上的弹出式挂钩和气囊组件启动; b、当电梯厢处于偶数层,在该偶数层以下的偶数层梯井内壁上的弹出式挂钩和气囊组件启动; c、当电梯厢内承载人数低于5人,电梯厢所处高度以下的三层梯井内壁上的弹出式挂钩和气囊组件启动; d、电梯厢所处高度以下的梯井内壁上的弹出式挂钩和气囊组件全部启动;用户能根据电梯使用的年限在a、b、c、d中选择设定。

2.根据权利要求1所述的一种电梯防坠方法,其特征在于:所述智能式启动具体包括:

当陀螺仪传感器检测电梯厢在预定时间T内还未停住,则启动电梯厢向下距离H以下的梯井内壁上的弹出式挂钩和气囊组件启动,启动的方式能在所述a、b、c、d中选择;该H为预定时间T内自由落体下落的高度。

3.根据权利要求1所述的一种电梯防坠方法,其特征在于:所述弹出式挂钩包括:一第二电路板、一扭力弹簧、一基座、一转动轴、一安全扣以及一缓降器,所述缓降器固定于墙体上,所述墙体固定有四个定位销,所述基座设置于四个定位销之间,所述基座的端部左侧上垂直设置有一限位柱,所述转动轴垂直设置于所述基座上,且转动轴位于限位柱的前侧,所述扭力弹簧套在转动轴上,所述安全扣的尾部套在所述转动轴上,且安全扣能随着扭力弹簧进行180度转动,所述墙体上固定有一升降气缸,且升降气缸靠近所述基座尾部的侧壁,所述升降气缸的伸缩杆能对安全扣的勾部进行限位;所述缓降器的牵引绳与所述基座固定连接;所述第二电路板设置有第二MCU、第一无线接收模块,所述升降气缸、第一无线接收模块与所述第二MCU连接,所述第一无线接收模块用于接收所述陀螺仪传感器识别到的警情信息。
