专利号: 2017108802540
申请人: 重庆三好纸业有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-06-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

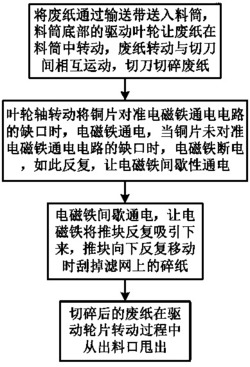

1.造纸用废纸的碎纸方法,其特征在于,包括以下内容:

S1,在向料筒中加入废纸前,先让驱动电机带动驱动叶轮转动,再将回收得到的废纸通过输送带送入料筒中,废纸进入料筒后,驱动叶轮上的驱动轮片带动废纸进行转动,废纸转动时与料筒内壁上的切刀相对运动,废纸被切刀切碎;

S2,在驱动叶轮带动废纸在料筒内转动时,叶轮轴带动开关套进行转动,当开关套转动到使铜片恰好位于电磁铁通电电路的导线的缺口处时,电磁铁处于通电状态,当随着叶轮轴的转动让铜片离开电磁铁通电电路的导线的缺口处时,电磁铁处于断电状态,如此反复,实现电磁铁的间歇性通电;

S3,电磁铁通电时,铁质的推块与电磁铁间具有吸引力,推块被电磁铁向下吸附,让推块上的导柱沿导槽向下移动,同时拉簧产生弹性形变,推块向下移动的过程中刮过滤网,刮掉滤网上的废纸,在推块向下移动的同时,推块抵动平放在驱动叶轮上废纸,让切刀切碎废纸,电磁铁断电时,拉簧恢复弹性形变使推块复位,电磁铁间歇性通电让推块反复上下地移动,刮掉滤网上的废纸;

S4,切碎后的废纸在驱动轮片转动过程中从出料口甩出;

其中,料筒上方设置连续传送的输送带,料筒的内底中安装间歇性通电的电磁铁,料筒的内底壁中设有用于电磁铁通电的通电电路,通电电路的导线具有用于让通电电路断电的缺口,料筒底部转动配合驱动叶轮,驱动叶轮包括叶轮轴和驱动轮片,驱动轮片固定在叶轮轴上,叶轮轴与料筒的底部转动配合,叶轮轴上固定安装开关套,开关套中固定安装铜片,铜片位于缺口处时接通电磁铁通电电路,料筒靠近底部的侧壁上开设有出料口,出料口处安装金属材料制成的滤网;料筒内壁上设置多排切刀,料筒的内壁上焊接弹簧座,弹簧座上连接拉簧,拉簧上连接可刮到滤网的铁质的推块,电磁铁通电时吸引推块向下移动并刮过滤网,推块上固定连接导柱,料筒的内壁上开设导槽,导柱沿导槽进行滑动,导槽位于滤网的两侧。

2.根据权利要求1所述的造纸用废纸的碎纸方法,其特征在于:所述内容S1中,包括以下内容:

s11,将切刀通过安装座固定到料筒内壁上,将切刀固定到I型柱上,让I型柱与安装座间隙配合,在废纸转动与切刀接触时,让切刀左右摆动切碎废纸;

s12,在安装座上设置两块分别位于I型柱两侧的挡片,当切刀左右摆动时,I型柱上的抵片抵在挡片间限定切刀摆动的角度。

3.根据权利要求2所述的造纸用废纸的碎纸方法,其特征在于:所述内容s12中,将挡片限定切刀摆动的角度设置成60°。

4.根据权利要求2所述的造纸用废纸的碎纸方法,其特征在于:所述内容s11中,将切刀与I型柱的连接处设置成弹性段,切刀固定在弹性段上。

5.根据权利要求1所述的造纸用废纸的碎纸方法,其特征在于:所述内容S2中,滤网是使用金属材料制成的网体。

6.根据权利要求1所述的造纸用废纸的碎纸方法,其特征在于:所述内容S3中,将开关套内的铜片设置成Ω形状,让铜片远离叶轮轴。
