专利号: 2017108776391
申请人: 何莹莹
专利类型:发明专利
专利状态:已下证
更新日期:2026-01-15
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

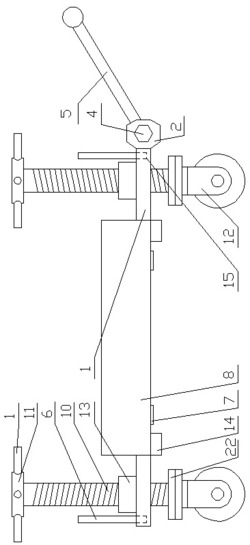

1.一种可调节运载面高度和倾斜度的运送车,包括车板架(1),其特征在于:所述车板架(1)的一端焊接有一组把手座(2),所述把手座(2)与连接杆(3)配合,所述连接杆(3)与插设在所述把手座(2)上的角度定位销(4)配合,所述连接杆(3)与把手(5)的端部可拆卸连接,所述车板架(1)的两端位置上均插接有端挡架(6),所述车板架(1)的两侧位置上均通过销轴(7)与侧延展板(8)可拆卸连接,所述车板架(1)的上表面上布置有若干滚动体(9),所述车板架(1)在四角位置上均穿装有升降螺柱(10),所述升降螺柱(10)的顶端可拆卸连接有转盘(11),所述升降螺柱(10)的底端与万向轮(12)可拆卸连接,所述车板架(1)的四角位置上均焊接有内螺纹套(13),所述内螺纹套(13)与所述升降螺柱(10)螺接,所述车板架(1)的两侧位置上均焊接有支撑块(14),所述支撑块(14)与所述侧延展板(8)适配,所述侧延展板(8)搭放在所述支撑块(14)上,所述车板架(1)在两端位置上均开设有插接孔(15),所述插接孔(15)与所述端挡架(6)配合,所述连接杆(3)和所述把手(5)通过定位螺栓(16)配合,所述把手座(2)的一侧开设有六角凹台(17),所述把手座(2)中部开设有贯通的六角通孔(18),所述把手(5)的端部焊接有连接杆套(19),所述连接杆(3)穿装在所述连接杆套(19)内,所述连接杆(3)的一端开设有六角插孔(20),所述连接杆(3)的中部开设有一组定位孔(21),所述六角凹台(17)、所述六角通孔(18)、所述六角插孔(20)均与所述角度定位销(4)适配,所述定位孔(21)与所述定位螺栓(16)适配,所述升降螺柱(10)的底端焊接有连接板(22),所述升降螺柱(10)通过所述连接板(22)与所述万向轮(12)可拆卸连接,所述转盘(11)的外缘上均布一组推柄(23)。
