专利号: 2017108758891
申请人: 湖北职业技术学院
专利类型:发明专利
专利状态:已下证
更新日期:2026-04-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

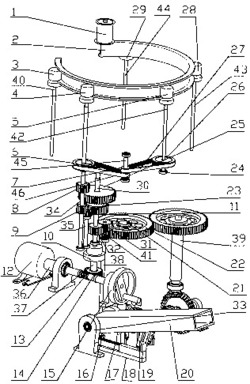

1.一种多模式驱动缠绕包装平台传动装置,其本体由缠绕膜、C环、导向摩擦轮一、主动摩擦轮一、主动摩擦轮二、同步带轮一、双联同步带轮、齿轮一、齿轮二、单向轴承组件、惰轮、电机、蜗杆、蜗轮、手摇轮、齿轮三、齿条、滑道、连杆、脚踏板、空套丝杠导向轴承、丝杠导向齿轮、齿轮四、齿轮五、同步带轮二、从动同步带、导向摩擦轮二、导向摩擦轮三、轴一、齿轮六、齿轮七、脚踏板轴承支座、轴二、轴三、联轴器、轴四、轴五、轴六、齿轮八、轴七、轴八、轴九、轴十、主动同步带、转动轴、蜗杆支座、滑移齿轮钢丝绳、滑移拨叉、钢丝绳滚筒、梅花挡块、手摇棒、紧定螺钉、推拉电磁铁、滚筒支座、丝杠、支撑板和支撑型材架组成,所述的主动摩擦轮一、同步带轮一、齿轮一、齿轮二固结在轴二上,主动摩擦轮二和同步带轮二固结在轴七上,导向摩擦轮一、导向摩擦轮二和导向摩擦轮三分别空套在轴六、轴八和轴九上并可自由转动,双联同步带轮固结在轴十上,同步带轮一、主动同步带和双联同步带轮的下端带轮组成一套带传动,双联同步带轮的上端带轮、从动同步带和同步带轮二组成一套带传动;所述的齿轮四和齿轮五组成双联滑移齿轮,双联滑移齿轮可自由的在轴一上轴向滑动,但和轴一上周向保持同步,在双联滑移齿轮的轴颈处安装一滑移拨叉,滑移拨叉通过紧定螺钉和滑移齿轮钢丝绳固结,滑移齿轮钢丝绳缠绕在钢丝绳滚筒上,钢丝绳滚筒和梅花挡块固结并由滚筒支座支撑,梅花挡块呈多边梅花状,其梅花状侧壁被推拉电磁铁顶住,梅花挡块和手摇棒固结,齿轮七固定在轴一上,轴一的下端和单向轴承组件的内圈联接,单向轴承组件的外圈和轴四的上端联接,蜗轮固结在轴四上并和蜗杆组成蜗轮蜗杆传动,蜗杆一端和手摇轮联接,另一端通过联轴器和电机联接;所述的惰轮安装在轴三上,当齿轮四和齿轮五组成的双联滑移齿轮滑移到下端位置时,惰轮同时和齿轮二和齿轮四啮合,齿轮一不和齿轮五啮合而空转,当齿轮四和齿轮五组成的双联滑移齿轮滑移到上端位置时,惰轮不和齿轮四啮合,齿轮一和齿轮五啮合,齿轮六和齿轮八固结在轴五上,齿轮三和轴五之间安装一单向轴承,齿轮六和齿轮八分别和齿轮七和丝杠导向齿轮啮合,丝杠导向齿轮和空套丝杠导向轴承固结,丝杠穿过丝杠导向齿轮的中心孔,其键槽和空套丝杠导向轴承的空套导向轴承配合。

2.根据权利要求1所述的一种多模式驱动缠绕包装平台传动装置,所述的齿轮三和齿条啮合,齿条内置一拉簧,齿条在滑道上可前后自由滑动,连杆的两端分别与齿条和脚踏板组成铰链连接。

3.根据权利要求1所述的一种多模式驱动缠绕包装平台传动装置,所述的该装置有三种驱动模式:手动模式、脚踏模式和电力模式,且包装速度可调,缠绕膜螺旋缠绕方向可变。
