1.一种高效散热的变压器，包括变压器主油箱(1)，其特征在于，还包括：

设置在所述变压器主油箱(1)侧壁上的副油箱，所述副油箱的下端与所述变压器主油箱(1)的下部连通；

散热装置(5)，所述散热装置(5)的进油口(544)通过上行管(4)与所述变压器主油箱(1)的上部连通，所述散热装置(5)的出油口(57)通过下行管(3)与所述副油箱的上端相连通，所述散热装置(5)包括旋转轴(52)、螺旋叶片(53)、漏桶(54)、固定壳(55)和旋转壳(56)，所述漏桶(54)固定设置在所述固定壳(55)内，所述旋转轴(52)活动设置在所述漏桶(54)上，所述旋转壳(56)固定连接在所述旋转轴(52)的一端上，且所述固定壳(55)位于所述旋转壳(56)的空腔内，所述螺旋叶片(53)固定连接在所述旋转轴(52)的另一端上，所述螺旋叶片(53)使位于所述固定壳(55)内的油液通过所述出油口(57)进入到所述副油箱内，其中，所述旋转壳(56)上设有若干个进风孔(563)，加快散热。

2.根据权利要求1所述的高效散热的变压器，其特征在于，所述固定壳(55)包括直筒段(551)和锥筒段(552)，所述直筒段(551)的一端与所述锥筒段(552)的大端固定连接，所述漏桶(54)固定设置在所述直筒段(551)内，所述螺旋叶片(53)位于所述锥筒段(552)内，所述出油口(57)设置在所述锥筒段(552)的小端上，且所述出油口(57)位于所述旋转轴(52)的正下方。

3.根据权利要求2所述的高效散热的变压器，其特征在于，所述旋转壳(56)包括旋转筒(561)和设置在所述旋转筒(561)的上端的端盖(562)，所述旋转壳(56)通过端盖(562)固定连接在所述旋转轴(52)上，所述旋转筒(561)的内壁与所述固定壳(55)的外壁之间形成第一环形腔，所述进风孔(563)位于所述旋转筒(561)的侧壁上使所述第一环形腔与外界相通。

4.根据权利要求3所述的高效散热的变压器，其特征在于，所述进风孔(563)上设有外导风板(564)，所述外导风板(564)位于所述旋转筒(561)的外周面上，所述外导风板(564)的断面呈半圆形，所述外导风板(564)展开时呈等三角形。

5.根据权利要求4所述的高效散热的变压器，其特征在于，所述进风孔(563)上还设有内导风板(565)，所述内导风板(565)位于所述旋转筒(561)的内壁上。

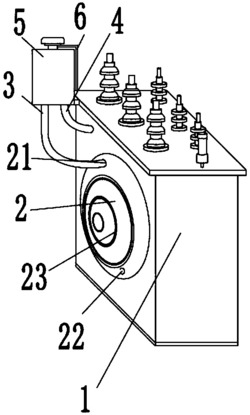

6.根据权利要求1所述的高效散热的变压器，其特征在于，所述副油箱由设置在所述变压器主油箱(1)的外侧壁上的凸侧盖(2)与所述变压器主油箱(1)的外侧壁形成，位于所述副油箱的下端的下接口(22)与所述变压器主油箱(1)连通，位于所述副油箱的上端的上接口(21)与所述出油口(57)相连通。

7.根据权利要求6所述的高效散热的变压器，其特征在于，所述凸侧盖(2)的外侧面上设有若干圈环形压槽(23)。

8.根据权利要求1所述的高效散热的变压器，其特征在于，位于所述漏桶(54)上的漏孔(543)均位于所述漏桶(54)的下部的侧壁上，所述进油口(544)位于所述漏桶(54)的上部的侧壁上。

9.根据权利要求1所述的高效散热的变压器，其特征在于，所述散热装置(5)还包括电机(51)，所述电机(51)与所述固定壳(55)各通过一支架(6)固定连接在所述变压器主油箱(1)上，所述电机(51)的输出轴与所述旋转轴(52)的一端固定连接。
