专利号: 2017108568172
申请人: 浙江蚕缘家纺股份有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-05-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

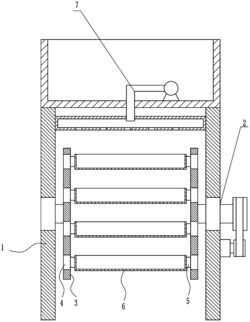

1.一种园林树苗培育装置,其特征在于,包括有支板(1)、旋转装置(2)、圆板(3)、第二轴承座(4)、第二转轴(5)、放置框(6)和喷水装置(7),左右两侧支板(1)之间设有旋转装置(2),旋转装置(2)的旋转部件上连接有两个圆板(3),两个圆板(3)位于左右两侧支板(1)之间,圆板(3)为对称设置,圆板(3)的偏心位置都嵌入式的安装有第二轴承座(4),第二轴承座(4)内安装有第二转轴(5),左侧第二转轴(5)右端与右侧第二转轴(5)左端之间安装有放置框(6),左右两侧支板(1)顶部之间设有喷水装置(7),喷水装置(7)的喷水部件位于放置框(6)上方;

旋转装置(2)包括有电机(21)、第一皮带轮(22)、第一轴承座(23)、第一转轴(24)、第二皮带轮(25)和平皮带(26),左侧支板(1)中部与右侧支板(1)中部都嵌入式的安装有第一轴承座(23),第一轴承座(23)内安装有第一转轴(24),左侧第一转轴(24)右端与左侧圆板(3)左侧面圆心位置连接,右侧第一转轴(24)左端与右侧圆板(3)右侧面圆心位置连接,右侧第一转轴(24)右端安装有第二皮带轮(25),右侧支板(1)右侧面下部安装有电机(21),电机(21)呈水平设置,电机(21)的输出轴通过联轴器连接有第一皮带轮(22),第一皮带轮(22)位于第二皮带轮(25)下方,第一皮带轮(22)与第二皮带轮(25)之间连接有平皮带(26);

喷水装置(7)包括有框体(71)、第一水泵(72)、第一出水管(73)和管道(74),左侧支板(1)右侧面上部与右侧支板(1)左侧面上部之间连接有管道(74),管道(74)底部均匀间隔的开有出水孔(75),管道(74)位于框体(71)上方,左右两侧支板(1)顶部之间安装有框体(71),框体(71)内底部右侧安装有第一水泵(72),第一水泵(72)的出水端连接有第一出水管(73),第一出水管(73)尾端贯穿框体(71)底部中间与管道(74)顶部中间位于管道(74)内;

还包括有固定装置(8),固定装置(8)包括有合页(81)、第一盖板(82)、第二盖板(83)和门栓(84),放置框(6)前侧顶部左右两侧对称式的安装有合页(81),放置框(6)后侧顶部左右两侧也对称式的安装有合页(81),前侧左右两侧合页(81)之间安装有第一盖板(82),第一盖板(82)与放置框(6)配合,第一盖板(82)后侧面左右两侧安装有门栓(84),后侧左右两侧合页(81)之间安装有第二盖板(83),第二盖板(83)与放置框(6)配合,第二盖板(83)前侧面与第一盖板(82)后侧面都均匀间隔的开有凹槽(85);

还包括有循环装置(9),循环装置(9)包括有收集框(91)、第二水泵(92)、网框(93)、第二出水管(94)、进水管(95)和接头(96),框体(71)左侧上部连接有进水管(95),进水管(95)与框体(71)内连通,进水管(95)尾端安装有接头(96),左侧支板(1)右侧面下部与右侧支板(1)左侧面下部之间安装有收集框(91),收集框(91)位于放置框(6)下方,收集框(91)内左侧面与右侧面之间安装有网框(93),收集框(91)内底部左侧安装有第二水泵(92),第二水泵(92)位于网框(93)内,第二水泵(92)的出水端连接有第二出水管(94),第二出水管(94)尾端贯穿收集框(91)左侧下部与支板(1)下部与接头(96)连接,第二出水管(94)与进水管(95)内连通;

还包括有控制装置(10),控制装置(10)包括有第三出水管(101)和阀门(102),框体(71)底部左侧连接有第三出水管(101),第三出水管(101)与框体(71)内连通,第三出水管(101)尾端与管道(74)顶部左侧连接,第三出水管(101)与管道(74)内连通,第三出水管(101)上设有阀门(102);

还包括有摇动装置(11),摇动装置(11)包括有转杆(111)和摇杆(112),左侧第一转轴(24)左端安装有转杆(111),转杆(111)左端安装有摇杆(112),摇杆(112)位于左侧支板(1)左侧;

还包括有通孔(12),放置框(6)底部均匀间隔的开有通孔(12);

还包括有网板(13),框体(71)内左侧面上部与右侧面上部之间安装有网板(13),网板(13)呈水平设置。
