专利号: 2017107963935
申请人: 珠海格力电器股份有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

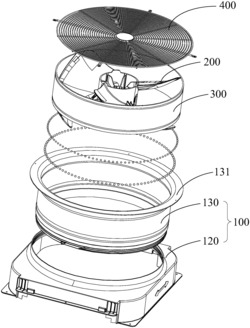

1.一种用于空调器的送风组件,其特征在于,包括导流圈(100)、风机(200)和连接件(300);所述风机(200)通过所述连接件(300)可转动地设置在所述导流圈(100)内;

所述风机(200)包括多个风叶(210);所述连接件(300)设置在所述多个风叶(210)的叶片外缘与所述导流圈(100)的间隙内,并与每个所述风叶(210)的叶片外缘连接;所述连接件(300)具有与所述导流圈(100)滑动连接的部分;

所述连接件(300)包括风叶环罩(310);每个所述风叶(210)的叶片外缘均与所述风叶环罩(310)的内壁连接;所述风叶环罩(310)的外壁用于与所述导流圈(100)配合形成滑动连接;

其中,所述导流圈(100)的内壁上沿所述导流圈(100)的周向设置有第一环形凹槽(110);所述风叶环罩(310)的外壁上沿所述风叶环罩(310)的周向设置第二环形凹槽(311);所述第一环形凹槽(110)的槽口和所述第二环形凹槽(311)的槽口相对以形成用于放置滚动件的滚道。

2.根据权利要求1所述的用于空调器的送风组件,其特征在于,所述第一环形凹槽(110)和所述第二环形凹槽(311)均为两个,两个所述第一环形凹槽(110)平行间隔设置;所述两个第一环形凹槽(110)分别靠近所述导流圈(100)的两端,且所述第一环形凹槽(110)与所述导流圈(100)的端部的距离大于或者等于50mm。

3.根据权利要求1所述的用于空调器的送风组件,其特征在于,所述滚动件包括滚珠或滚轮。

4.根据权利要求1所述的用于空调器的送风组件,其特征在于,所述导流圈(100)的内壁上沿所述导流圈(100)的周向设置有第三环形凹槽;所述风叶环罩(310)的外壁上对应所述第三环形凹槽设置有滑块;所述滑块滑设于所述第三环形凹槽中。

5.根据权利要求4所述的用于空调器的送风组件,其特征在于,所述第三环形凹槽为两个,两个所述第三环形凹槽平行间隔设置;所述两个第三环形凹槽分别靠近所述导流圈(100)的两端,且所述第三环形凹槽与所述导流圈(100)的端部的距离大于或者等于50mm。

6.根据权利要求1所述的用于空调器的送风组件,其特征在于,所述连接件(300)包括轴承,每个所述风叶(210)的叶片外缘均与所述轴承的内圈连接,所述轴承的外圈与所述导流圈(100)连接。

7.根据权利要求1‑6任一项所述的用于空调器的送风组件,其特征在于,所述导流圈(100)包括第一导流圈(120)和第二导流圈(130),所述第一导流圈(120)与所述第二导流圈(130)可拆卸连接;所述风机(200)设置在所述第二导流圈(130)内。

8.根据权利要求7所述的用于空调器的送风组件,其特征在于,所述第二导流圈(130)远离所述第一导流圈(120)的一端设置有法兰形连接部(131),所述法兰形连接部(131)用于与外部部件连接。

9.根据权利要求7所述的用于空调器的送风组件,其特征在于,所述第二导流圈(130)远离所述第一导流圈(120)的一端的外周边沿设置有加强筋(132)。
