专利号: 2017107662923
申请人: 宁波景珍堂生物科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-05-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.用于医疗器械消毒的方法,其特征在于,包括如下步骤:

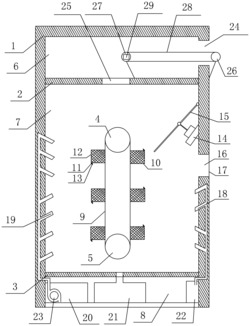

步骤1:准备一种医疗器械消毒装置,包括消毒箱、层隔板、底板、两个圆辊和传送机构;

所述层隔板和底板将消毒箱分为进件室、消毒室和安装室,两个圆辊固定于消毒室侧壁且位于同一竖直面,两个圆辊上套设有一条滑动带;所述滑动带上固定有若干网格状的盛件盒;盛件盒上铰接有盒盖,盒盖上设有与盛件盒连接的紧固件;消毒室内壁固定有气缸,消毒室内壁铰接有拍打杆,气缸的输出轴自由端与拍打杆铰接;消毒室侧壁开有取件口,取件口一侧的侧壁上设有出风口,与取件口相对侧的侧壁上设有喷头;安装室设有盛液箱和鼓风机,消毒箱内设有水泵,水泵与喷头连通,鼓风机与出风口连通;传送机构位于进件室内,进件室侧壁开有进件口,层隔板上开有开口,开口位于圆辊正上方;传送机构包括主动轮、从动轮和传送带,主动轮位于进件口处,从动轮位于开口正上方,从动轮内安装有压力传感器,压力传感器通过控制器与气缸串联,控制器用于控制气缸的启动与关闭;

步骤2:先将医疗器械装进每一个盛件盒,位于滑动带两侧的盛件盒处于平衡状态;再设置主动轮的转动速度;

步骤3:需要对医疗器械进行消毒同时又需要取用已经消毒的医疗器械时,首先从取件口解开与盛件盒扣合的紧固件并打开盒盖,从滑动带一侧最上端的盛件盒内将医疗器械取出,使盒盖保持打开状态,然后将需要消毒的医疗器械放在传送带上;

步骤4:远离取件口一侧的盛件盒会在重力作用下向下移动,从而带动靠近取件口一侧的盛件盒向上移动;当远离取件口一侧的最下端一个盛件盒移动至圆辊正下方时,靠近取件口一侧的最上端一个盛件盒移动至另一个圆辊正上方,盛件盒再次处于平衡状态;

步骤5:盛件盒再次处于平衡的同时,需要消毒的医疗器械从传送带上移动至从动轮处时向下掉入圆辊正上方的盛件盒内,同时压力传感器将信号传递至控制器,控制器控制气缸启动,气缸输出轴伸出;气缸输出轴伸长的过程中带动拍打杆转动;当拍打杆自由端与圆辊正上方盛件盒的盒盖接触后,盒盖受力转动,当盒盖上的紧固件与盛件盒接触后自动扣合;在拍打杆继续转动的过程中,拍打杆自由端与盛件盒接触,盛件盒受力开始移动,滑动带转动,圆辊正上方和正下方的盛件盒也开始移动,5-7s后控制器控制气缸关机,拍打杆在气缸的作用下复位;

步骤6:当圆辊两侧的重量相等时,圆辊两侧的盛件盒处于平衡状态;消毒室侧壁的喷头喷出消毒液对医疗器械进行消毒,当盛件盒移动至圆辊另一侧时,鼓风机产生的风从消毒室侧壁的出风口吹出,对医疗器械进行风干;之后即可依次取用盛件盒内的医疗器械并将需要消毒的医疗器械放至传送带上。

2.根据权利要求1所述的用于医疗器械消毒的方法,其特征在于:步骤1中所述两个圆辊的辊面上设有石墨层。

3.根据权利要求2所述的用于医疗器械消毒的方法,其特征在于:步骤1中所述喷头和出风口分别朝不同方向设置。

4.根据权利要求3所述的用于医疗器械消毒的方法,其特征在于:步骤1中所述安装室内还设有废液回收箱,废液回收箱与消毒室底部连通。

5.根据权利要求4所述的用于医疗器械消毒的方法,其特征在于:步骤1中所述取件口处设有密封门。
