专利号: 201710763450X
申请人: 台州中知英健机械自动化有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

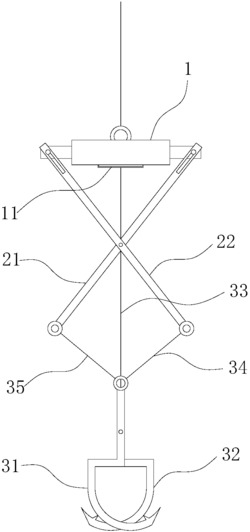

1.一种防跑鱼组合钓钩,其特征在于:包括弹力装置、动力传动装置和钓钩装置,所述弹力装置滑动连接所述动力传动装置,所述钓钩装置绑接所述动力传动装置和所述钓钩装置;

所述弹力装置包括弹簧安装管、压缩弹簧、弹簧左连杆、弹簧右连杆和限位模块,所述压缩弹簧置于弹簧安装管中,所述压缩弹簧的左端固定连接于所述弹簧左连杆,所述压缩弹簧的右端固定连接于所述弹簧右连杆,所述弹簧左连杆和所述弹簧右连杆靠近压缩弹簧一端均设有限位槽,所述弹簧左连杆和所述弹簧右连杆相对所述弹簧安装管滑动,所述弹簧安装管下部设有两个限位孔,相对所述限位孔的下方还设有两个连杆孔,所述连杆孔直径小于所述限位孔直径,并且所述连杆孔连通所述限位孔,所述限位模块包括限位块、限位块连杆和复位弹簧,所述限位块数量为两块,所述复位弹簧数量为两条,所述限位块连杆包括左竖杆、右竖杆和一根连杆横杆,所述左竖杆和右竖杆的下端分别固定连接于所述连杆横杆的两端,所述左竖杆和右竖杆的上端分别固定连接一块所述限位块,两条所述复位弹簧分别置于所述限位孔中,并分别套于所述左竖杆和右竖杆,所述左竖杆和右竖杆穿过所述连杆孔;

所述动力传动装置包括第一传动杆和第二传动杆,所述第一传动杆和所述第二传动杆铰链连接,并且交叉设置,所述第一传动杆的上部滑动连接所述弹簧右连杆的右部,所述第二传动杆的上部滑动连接所述弹簧左连杆的左部;

所述钓钩装置包括第一钓钩、第二钓钩、第一子线、第二子线和第三子线,所述第一钓钩与所述第二钓钩铰链连接于中部,并且交叉设置,并且所述第一钓钩与所述第二钓钩的钩尖对向设置,所述第三子线的下端绑接于所述第一钓钩与所述第二钓钩铰接处的铰链,所述第三子线的上端绑接所述连杆横杆中部,所述第一子线一端绑接所述第一钓钩上端,另一端绑接所述第一传动杆下端,所述第二子线一端绑接所述第二钓钩上端,另一端绑接所述第二传动杆下端;

所述压缩弹簧处于压缩静止状态时:所述限位块处于所述限位槽中,并且一侧顶住所述限位槽侧面,所述复位弹簧弹力与所述限位模块重力平衡,所述第一子线和第二子线处于放松状态,第三子线处于绷紧状态,所述第一钓钩与第二钓钩为闭合状态,所述第一钓钩与第二钓钩的上端重叠;

所述压缩弹簧处于自由状态时:所述限位块脱离所述限位槽,全部处于所述限位孔中,所述复位弹簧处于被压缩状态,所述复位弹簧的压缩弹力大于所述限位模块重力,所述第一子线和第二子线处于绷紧状态,第三子线处于放松状态,所述第一钓钩与第二钓钩为交叉打开状态。

2.根据权利要求1所述的一种防跑鱼组合钓钩,其特征在于:所述弹簧左连杆和所述弹簧右连杆对称置于所述弹簧安装管中。

3.根据权利要求1所述的一种防跑鱼组合钓钩,其特征在于:所述第一传动杆和所述第二传动杆的上端均设有沿长度方向的滑槽,所述弹簧左连杆和所述弹簧右连杆均设有匹配所述滑槽的滑杆,所述压缩弹簧处于压缩静止状态时,所述滑杆处于所述滑槽的顶端。

4.根据权利要求1所述的一种防跑鱼组合钓钩,其特征在于:所述第一钓钩和所述第二钓钩结构相同,所述第一钓钩包括子线环、钓钩竖杆、钓钩横杆和半圆钩,所述子线环固定连接于所述钓钩竖杆上端,所述钓钩横杆一端连接所述钓钩竖杆下端,另一端固定连接所述半圆钩上端,所述第一钓钩和所述第二钓钩铰接于所述钓钩竖杆中部。

5.根据权利要求1所述的一种防跑鱼组合钓钩,其特征在于:所述弹簧安装管中部上侧设有一个用于绑接主线的主线环。

6.根据权利要求2所述的一种防跑鱼组合钓钩,其特征在于:所述弹力装置水平设置。
