专利号: 2017107526789
申请人: 杨哲凡
专利类型:发明专利
专利状态:已下证
更新日期:2024-12-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

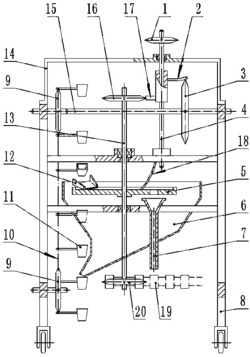

1.一种穴播育苗播种机,包括安装在机架上的播种机构和振动机构,其特征在于:所述播种机构由竖立支承在机架(8)上的主轴(13)、固定在该主轴上的播种盘(5)和第一链轮(16)、以主轴(13)为中心均布在播种盘(5)上的若干播种孔(22)、沿播种盘(5)边缘分布的若干卡槽(26)、分别通过销轴(27)铰接在播种盘(5)背面并将对应播种孔(22)封闭的若干阀板(25)、分别固定在各销轴(27)上并将该阀板压紧在相应卡槽(26)中的扭簧(23)、位于播种盘(5)下方并与其中一个播种孔(22)位置对应的导料斗(7)、位于该导料斗附近的挡销(24)构成;

还包括通过传动机构驱动的提升机构:所述传动机构由水平支承在机架(8)上的传动轴(15)、固定在该传动轴上的第二链轮(3)构成;

所述提升机构由分别通过轮轴支承在机架(8)上按四边形分布的四个第三链轮(9)、与各第三链轮(9)啮合而形成四边形结构的链条(10)、铰接在该链条上的若干提升斗(11)、固定在该提升斗上的挡板(21)、固定在播种盘(5)下方的收集斗(6)、固定在播种盘(5)上方并与之连通的导料槽(12)构成;传动轴(15)与其中一个第三链轮(9)固定连接。

2.根据权利要求1所述的穴播育苗播种机,其特征在于:在导料斗(7)的下方有育苗套筒链(19),主轴(13)上固定有与该育苗套筒链啮合的驱动链轮(20)。

3.根据权利要求1或2所述的穴播育苗播种机,其特征在于:还包括拨动机构,该拨动机构由竖立支承在机架(8)上的转轴(4)、固定在该转轴上的第四链轮(1)、固定在转轴(4)上可与第二链轮(3)啮合的拨叉(2)、以及固定在该转轴上可与第一链轮(16)啮合的拨块(17)构成。

4.根据权利要求1或2所述的穴播育苗播种机,其特征在于:在对应于播种孔(22)的位置有上端固定在机架(8)上、下端与播种盘(5)表面保持接触的弹性刮片(18)。

5.根据权利要求3所述的穴播育苗播种机,其特征在于:在对应于播种孔(22)的位置有上端固定在机架(8)上、下端与播种盘(5)表面保持接触的弹性刮片(18)。
