专利号: 2017107400526
申请人: 广州市越源景观工程有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种用于生态园林的杀虫设备,其特征是:包括彼此可拆卸连接的进水管(1)与出水管(2),出水管(2)内设有用于放置杀虫药的滤水件(3),出水管(2)内设有隔挡滤水件(3)滑出的挡件(21)。

2.根据权利要求1所述的一种用于生态园林的杀虫设备,其特征是:滤水件(3)套设于出水管(2)内,并可在出水管(2)内旋转。

3.根据权利要求2所述的一种用于生态园林的杀虫设备,其特征是:挡件(21)与滤水件(3)之间设有相互排斥的磁性组件。

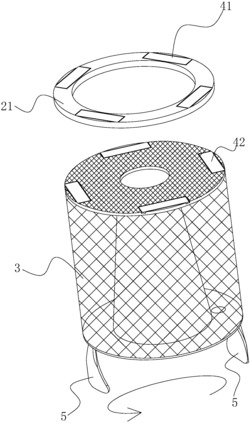

4.根据权利要求3所述的一种用于生态园林的杀虫设备,其特征是:磁性组件包括第一磁块(41)与第二磁块(42),若干个第一磁块(41)间隔的布置于挡件(21)的圆周方向,若干个第二磁块(42)间隔的布置于滤水件(3)的圆周方向。

5.根据权利要求1或2或3或4所述的一种用于生态园林的杀虫设备,其特征是:滤水件(3)背离挡件(21)的一面设有旋片(5),旋片(5)沿出水管(2)横截面的圆周方向布置。

6.根据权利要求5所述的一种用于生态园林的杀虫设备,其特征是:进水管(1)设有位于出水管(2)内的出水口(62),出水口(62)朝向旋片(5)所在圆周的切线方向。

7.根据权利要求1所述的一种用于生态园林的杀虫设备,其特征是:滤水件(3)为圆筒状,滤水件(3)的中心开设有出水孔(31)。

8.根据权利要求7所述的一种用于生态园林的杀虫设备,其特征是:出水孔(31)呈圆台状,出水孔(31)的小孔端邻近挡件(21),出水孔(31)的大孔端邻近进水管(1)。

9.根据权利要求8所述的一种用于生态园林的杀虫设备,其特征是:进水管(1)设有遮盖出水孔(31)的分流板(61),出水孔(31)中大孔端的边沿与分流板(61)具有间距, 间距范围2-5mm。

10.根据权利要求1所述的一种用于生态园林的杀虫设备,其特征是:滤水件(3)设有旋盖(32),且进水管(1)螺纹连接于出水管(2)。
