专利号: 2017107389387
申请人: 宜昌永东建设工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

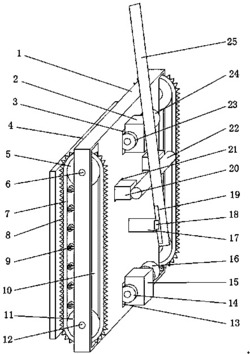

1.一种建筑施工用石膏板墙面清除装置,其特征在于:包括贴紧板(4),所述贴紧板(4)上固定连接有对称的稳固滑杆(20),所述稳固滑杆(20)上滑动连接有清除操作板(1),所述清除操作板(1)上开设有与稳固滑杆(20)对应的稳固滑孔(21),两个所述稳固滑杆(20)远离贴紧板(4)的一端通过操作手杆(22)固定相连,所述操作手杆(22)上转动连接有操作杠杆(25),所述操作杠杆(25)短端连接有推动杆(17),所述推动杆(17)远离操作杠杆(25)的一端固定连接在清除操作板(1)上,所述清除操作板(1)上转动连接对称的上驱动转轴(6)和下驱动转轴(12),所述清除操作板(1)上开设有上安装通孔(3)和下安装通孔(13),所述上驱动转轴(6)上固定套接有上从动齿轮(26),且上从动齿轮(26)位于上安装通孔(3)中,所述清除操作板(1)上固定连接有第一驱动电机(24)、第二驱动电机(16)、加速器(2)和减速器(15),所述第一驱动电机(24)输出端与加速器(2)输入端固定相连,所述加速器(2)输出端固定连接有与上从动齿轮(26)啮合的上主动齿轮(23),所述下驱动转轴(12)上固定套接有下从动齿轮(27),所述第二驱动电机(16)输出端与减速器(15)输入端固定相连,所述减速器(15)输出端固定连接有与下从动齿轮(27)啮合的下主动齿轮(14),所述清除操作板(1)前后两端开设有对称的安装长孔(10),所述上驱动转轴(6)两端固定套接有对称的上链轮(5),所述下驱动转轴(12)两端固定套接有对称的下链轮(11),所述上链轮(5)和下链轮(11)均位于安装长孔(10)中,所述上链轮(5)和下链轮(11)通过链带板(7)相连,两个所述链带板(7)位于贴紧板(4)两侧,所述链带板(7)外侧固定连接有多个切割齿片(8),所述清除操作板(1)底侧通过连接板转动连接有下压导轮(9),且下压导轮(9)与链带板(7)内侧相抵,两个所述链带板(7)内侧之间活动连接有拆分片(28),所述拆分片(28)包括铲分片基板(31),所述铲分片基板(31)两端固定固定连接有伸缩短杆(33),所述伸缩短杆(33)远离铲分片基板(31)的一端固定连接有限位插板(32),所述伸缩短杆(33)上套接有弹簧(34),所述弹簧(34)两端分别连接在铲分片基板(31)和限位插板(32)上,所述链带板(7)内侧开设有与限位插板(32)对应的限位插口(29),所述铲分片基板(31)铲分窄端固定连接有多个铲分刀片(30)。

2.根据权利要求1所述的一种建筑施工用石膏板墙面清除装置,其特征在于:所述推动杆(17)上连接有滑块(18),且操作杠杆(25)上连接有与滑块(18)对应的滑槽(19)。

3.根据权利要求1所述的一种建筑施工用石膏板墙面清除装置,其特征在于:所述伸缩短杆(33)的数量为3-5个,且其均匀分布在铲分片基板(31)上。

4.根据权利要求1或3所述的一种建筑施工用石膏板墙面清除装置,其特征在于:所述铲分片基板(31)横截面呈梯形结构。

5.根据权利要求1所述的一种建筑施工用石膏板墙面清除装置,其特征在于:所述安装长孔(10)左侧固定连接有透明保护罩,且透明保护罩包裹链带板(7)左侧。

6.根据权利要求1所述的一种建筑施工用石膏板墙面清除装置,其特征在于:所述切割齿片(8)采用高速切削工具钢SKD材料制作而成。
