专利号: 2017106958291
申请人: 亳州易泽信息科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

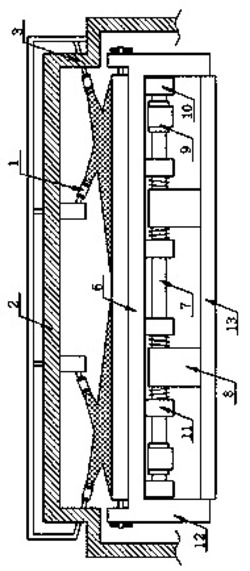

1.一种耐磨板表面堆焊火焰预热装置,其特征在于:包括耐磨板堆焊输送平台和设置于所述耐磨板堆焊输送平台上方的耐磨板火焰预热罩,所述耐磨板火焰预热罩中设置有四个耐磨板预热火焰枪(1),其中两个所述耐磨板预热火焰枪(1)设置于所述耐磨板火焰预热罩的中部,另外两个所述耐磨板预热火焰枪(1)分别设置于所述耐磨板火焰预热罩的两侧,设置于所述耐磨板火焰预热罩中部的两个所述耐磨板预热火焰枪(1)分别倾斜向下朝向所述耐磨板火焰预热罩的两侧,设置于所述耐磨板火焰预热罩两侧的两个所述耐磨板预热火焰枪(1)均倾斜向下朝向所述耐磨板火焰预热罩的中部。

2.根据权利要求1所述的一种耐磨板表面堆焊火焰预热装置,其特征在于:所述耐磨板火焰预热罩包括设置于所述耐磨板堆焊输送平台上方的预热罩顶部保温板(2)、设置于所述耐磨板堆焊输送平台两侧的预热罩侧面安装板(3)、设置于所述预热罩顶部保温板(2)下方的两个预热罩端面防护板(4),两个所述预热罩端面防护板(4)均竖直设置且垂直于所述耐磨板堆焊输送平台的输送方向,四个所述耐磨板预热火焰枪(1)均设置于两个所述预热罩端面防护板(4)之间。

3.根据权利要求2所述的一种耐磨板表面堆焊火焰预热装置,其特征在于:所述预热罩顶部保温板(2)的下方还设置有两个预热保温石棉毡(5),两个所述预热保温石棉毡(5)均竖直设置且垂直于所述耐磨板堆焊输送平台的输送方向,两个所述预热罩端面防护板(4)均位于两个所述预热保温石棉毡(5)之间。

4.根据权利要求1所述的一种耐磨板表面堆焊火焰预热装置,其特征在于:所述耐磨板堆焊输送平台包括耐磨板输送底座和耐磨板输送上板(6),所述耐磨板输送底座包括上板支撑辊轴(7)、辊轴安装柱(8)、上板驱动电机(9)和上板驱动轮(10),所述辊轴安装柱(8)的下端固定设置,所述上板支撑辊轴(7)水平设置于所述辊轴安装柱(8)的上端,所述上板支撑辊轴(7)上设置有若干上板支撑辊轮(11),所述耐磨板输送上板(6)放置在若干所述上板支撑辊轮(11)上,所述上板驱动电机(9)同轴固定设置于所述上板支撑辊轴(7)的端部,且所述上板驱动轮(10)同轴连接所述上板驱动电机(9),所述上板驱动轮(10)的辊面顶部紧贴所述耐磨板输送上板(6)的底面。

5.根据权利要求4所述的一种耐磨板表面堆焊火焰预热装置,其特征在于:所述耐磨板输送上板(6)的底部两侧还各设置有一个输送导向挡板(12),两个所述输送导向挡板(12)均沿着输送方向竖直设置;所述耐磨板输送底座还包括输送导向限位板(13),所述输送导向限位板(13)水平设置,且所述辊轴安装柱(8)的下端固定设置于所述输送导向限位板(13)上;两个所述输送导向挡板(12)的下端分别位于所述输送导向限位板(13)的两侧。
